Cum tăvile de tratament termic maximizează eficiența cuptorului industrial și durata de viață

Tavi de tratament termic sunt componente de scule de bază utilizate în cuptoarele industriale de tratament termic pentru a susține piesele de prelucrat în timpul încălzirii, călirii, călirii și altor procese termice. Selectarea materialelor, proiectarea structurală și procesele de fabricație determină în mod direct calitatea tratamentului termic, eficiența producției și durata de viață a echipamentului. Tăvile personalizate fabricate din oțeluri aliate premium rezistente la căldură (cum ar fi 1.4848, 1.4849, 2.4879, SCH13 etc.) pot funcționa stabil pe termen lung în medii cu temperaturi înalte, de la 900°C până la 1150°C, oferind o durată de viață de 3 până la 5 ori mai mare decât oțelul carbon obișnuit. . Aceste tăvi sunt echipamente cheie indispensabile în prelucrarea metalelor de precizie, industria aerospațială, producția de automobile și alte sectoare.

Poziționarea funcțională și scenariile de aplicare ale tăvilor de tratament termic

Tăvile de tratament termic îndeplinesc trei funcții de bază în cuptoarele industriale: portantă, poziționare și transfer de căldură. În funcție de tipul cuptorului și de cerințele procesului, tăvile pot fi clasificate în mai multe tipuri, fiecare optimizat structural pentru scenarii de aplicare specifice.

Principalele tipuri de tăvi în funcție de clasificarea cuptorului

• Tăvi de bază pentru cuptor de tip pui : Folosit pentru suportul de jos în cuptoare de tip puț/cu groapă, care suportă sarcini verticale mari, prezentând de obicei structuri cu nervuri radiale
• Tavi pentru vatra cu role : Folosit în cuptoare cu vatră cu role continue, cu șine sau caneluri în partea inferioară pentru a se potrivi cu rolele cuptorului, permițând transportul continuu
• Tavi tip cutie : Potrivit pentru cuptoare cu casete de tip lot, mai ales structuri dreptunghiulare plate sau cu grilă pentru încărcare și descărcare ușoară a stivuitorului
• Tăvi cu șenile pentru cuptoare continue : Folosit în linii automate de producție continuă, cooperând cu împingătoare sau lanțuri transportoare pentru procesarea automată în loturi
• Tavi Universale pentru Cuptoare Multifunctionale : Compatibil cu mai multe tipuri de cuptoare, structură foarte standardizată, potrivită pentru producția multi-varietă în loturi mici până la medii

Câmpuri tipice de aplicare

Selectarea materialului cheie: Comparația performanței oțelurilor aliate rezistente la căldură

Alegerea materialelor pentru tăvi de tratament termic este factorul principal care determină performanța și durata de viață a acestora. Diferitele compoziții de aliaj conferă performanțe distincte la temperatură ridicată și caracteristici mecanice.

Proprietățile materialelor din aliaje rezistente la căldură utilizate în mod obișnuit

Principii de bază pentru selecția materialelor : Tăvile care funcționează în atmosfere de cementare ar trebui să acorde prioritate aliajelor cu conținut ridicat de crom-nichel (cum ar fi 1.4848, 1.4849), deoarece cromul formează o peliculă protectoare densă Cr₂O₃ pe suprafață care previne eficient pătrunderea atomului de carbon în matrice. În atmosfere de oxidare pură, conținutul de nichel poate fi redus în mod corespunzător pentru a controla costurile, dar conținutul de crom trebuie să rămână peste 20% pentru a menține rezistența la oxidare.

Elemente esențiale de proiectare structurală: factori cheie care afectează durata de viață

Proiectarea structurală a tăvilor de tratament termic necesită echilibrarea capacității portante, uniformitatea termică și reducerea stresului termic. Structura necorespunzătoare este cauza principală a defectării premature a tăvii (deformare, crăpare, colaps prin fluaj).

Cinci elemente de bază ale optimizării structurale

1. Design pentru grosimea peretelui : Grosimea peretelui tăvii principale variază de obicei între 8 mm și 20 mm. Prea subțire duce la o rezistență insuficientă și la oxidare excesivă; prea gros crește capacitatea termică, prelungește ciclurile de încălzire și intensifică stresul termic. Datele empirice arată că pentru fiecare creștere cu 2 mm a grosimii peretelui, greutatea tăvii crește cu aproximativ 15%, în timp ce durata de viață la fluaj la temperaturi ridicate se îmbunătățește doar cu aproximativ 5% , necesitând optimizare între rezistență și eficiență termică.
2. Aspect costuri : nervurile radiale sau fagure sunt modele comune. Structurile de tip fagure măresc rigiditatea cu peste 40% reducând în același timp greutatea și promovează circulația gazului din cuptor, controlând uniformitatea temperaturii piesei de prelucrat la ±5°C.
3. Compensarea expansiunii termice : Când tăvile se încălzesc de la temperatura camerei la 1000°C, dilatarea liniară poate ajunge la 10 mm până la 15 mm (pe metru lungime). Golurile de dilatare sau structurile flexibile de conectare trebuie să fie rezervate în proiectare; în caz contrar, concentrarea stresului termic va cauza fisurarea sudurii.
4. Proiectarea piesei de jos : Şenile inferioare ale tăvilor de vatră cu role trebuie să se potrivească exact cu rolele cuptorului. Duritatea căii ar trebui să fie cu 30 până la 50 HBW mai mică decât rolele cuptorului pentru a evita deteriorarea suprafețelor scumpe ale rolelor. Distanța dintre șine este de obicei de 300 mm până la 600 mm, calculată pe baza lungimii tăvii și a capacității de încărcare.
5. Structuri de stivuire și poziționare : Tăvile pentru stivuire multistrat ar trebui să aibă boturi de poziționare sau stâlpi de ghidare pentru a se asigura că abaterea verticalității stivuirii nu depășește 2 mm/m, prevenind răsturnarea și asigurând canalele de curgere a gazului cuptorului.

Procese de fabricație și control al calității

Fabricarea tăvilor de tratament termic implică procese de turnare de precizie, sudare sau forjare. Controlul calității în fiecare etapă are un impact direct asupra fiabilității și duratei de viață a produsului final.

Avantajele proceselor de turnare de precizie

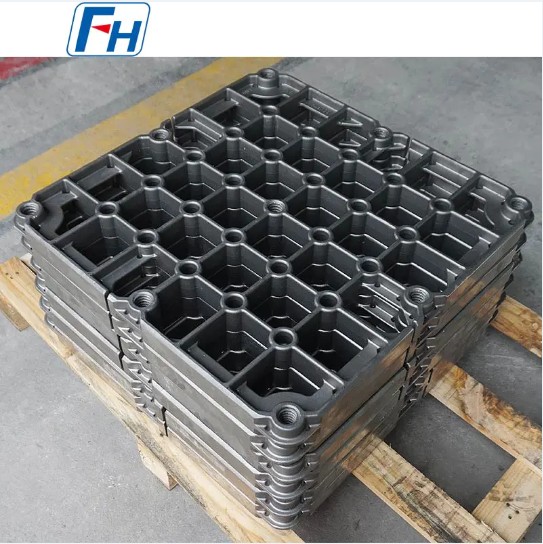

Pentru tăvile cu forme complexe, cu numeroase nervuri și structuri deschise, turnarea de precizie (turnare cu investiții sau turnare cu nisip) este procesul preferat. Tăvile turnate permit formarea în formă aproape netă, cu rate de utilizare a materialului de până la 70% sau mai mult, structură internă uniformă și zone afectate de căldură fără sudură. Tăvile turnate folosind tehnologia de topire în vid și de solidificare direcțională demonstrează o rezistență la rupere la temperatură înaltă cu 25% până la 35% mai mare decât structurile sudate , potrivit în special pentru medii de operare continuă cu sarcină mare.

Controlul proceselor pentru structuri sudate

Tăvile sudate sunt potrivite pentru specificații mari sau foarte mari (greutatea unei singure piese care depășește 500 kg). Sudarea trebuie să utilizeze materiale de umplutură rezistente la căldură, care se potrivesc cu metalul de bază, cu control strict al aportului de căldură. Tratamentul cu soluție post-sudare la 1050°C până la 1100°C este obligatoriu pentru a elimina tensiunile reziduale de sudare și pentru a restabili rezistența la coroziune . Calitatea sudurii trebuie verificată prin teste radiografice (RT) sau cu ultrasunete (UT) pentru a asigura absența lipsei de fuziune, a porozității și a altor defecte.

Standarde de inspecție a calității

• Analiza compoziției chimice: Detectarea prin spectrometru a conținutului de elemente din aliaj pentru a asigura conformitatea cu standardele materialelor (cum ar fi standardele DIN, ASTM sau GB)
• Testarea proprietăților mecanice: teste de tracțiune la temperatura camerei și la temperatură înaltă, teste de duritate pentru a verifica indicatorii de rezistență a materialului
• Inspecția preciziei dimensionale: detectarea mașinii de măsurare coordonate (CMM) a dimensiunilor critice de potrivire, cu toleranțe controlate de obicei în ± 1 mm
• Inspecția calității suprafeței: testare vizuală și penetrantă (PT) pentru a asigura absența fisurilor, găurilor de nisip și a altor defecte de suprafață
• Certificarea sistemului de management: Sistemul de management al calității ISO9001 și certificarea sistemului de management de mediu ISO14001 pentru a asigura trasabilitatea completă a procesului

Prelungirea duratei de viață și strategii de întreținere

Chiar și cu materiale și procese de cea mai înaltă calitate, tăvile de tratament termic au o durată de viață limitată în condiții dure de funcționare. Strategiile științifice de întreținere pot prelungi durata medie de viață cu 30% până la 50%.

Moduri comune de defecțiune și măsuri preventive

Cele mai bune practici pentru întreținerea zilnică

• Controlul sarcinii : Încărcarea unei singure tavi nu trebuie să depășească 85% din sarcina de proiectare pentru a evita concentrarea locală a tensiunilor care cauzează deformare timpurie
• Managementul temperaturii : Temperatura reală de funcționare trebuie să fie cu cel puțin 50°C sub temperatura maximă de serviciu a materialului pentru a oferi o marjă de siguranță pentru supraîncălzirea accidentală
• Inspecție periodică : Efectuați o inspecție completă la fiecare 500 de cicluri de cuptor, măsurând deformarea dimensiunii critice; întrerupeți utilizarea când deformarea depășește 3 mm
• Curățarea suprafețelor : Îndepărtați imediat depunerile de oxid aderente și straturile carburate pentru a preveni accelerarea coroziunii localizată și contaminarea suprafeței piesei de prelucrat
• Utilizarea rotației : Stabiliți un sistem de rotație a tăvilor pentru a preveni tăvile individuale de la funcționarea continuă la sarcină mare pe termen lung, echilibrând uzura generală

Design personalizat: potrivirea cerințelor specifice procesului

În timp ce tăvile standardizate oferă versatilitate și economie, modelele personalizate pot îmbunătăți semnificativ calitatea tratamentului termic și eficiența producției în anumite scenarii de proces.

Când sunt necesare tăvi personalizate

Personalizat tăvi de tratament termic sunt recomandate atunci când apar următoarele condiții:

• Piesele de prelucrat au forme speciale (cum ar fi arbori lungi, părți cu pereți subțiri, forme neregulate) care nu pot fi poziționate stabil pe tăvi standard sau riscă deteriorarea prin coliziune
• Procesele necesită o uniformitate strictă a temperaturii (cum ar fi ±3°C pentru piesele aerospațiale), necesitând o structură de ventilație optimizată a tăvii
• Durata de viață a tăvii existentă este prea scurtă, înlocuirea frecventă provocând pierderi de timp de nefuncționare depășind costul incremental al personalizării
• Liniile de producție automate necesită tăvi pentru a coopera precis cu brațele robotizate și sistemele de transport
• Produsele cu valoare adăugată înaltă au cerințe de calitate a suprafeței extrem de ridicate, necesitând să evite urmele de contact cu tavă

Parametri de intrare cheie pentru design personalizat

Designul profesional personalizat al tăvii necesită utilizatorilor să furnizeze următorii parametri tehnici: tipul cuptorului și dimensiunile zonei de lucru efective, cerințele de temperatură maximă de funcționare și de uniformitate a temperaturii, greutatea dintr-o singură piesă și greutatea totală a pieselor încărcate în cuptor, tipul de atmosferă de proces (oxidare/carburare/nitrurare/vid), metoda de încărcare/descărcare (manual/stivuitor/braț robot), ținta de viață estimată . Pe baza acestor parametri, inginerii pot utiliza analiza cu elemente finite (FEA) pentru a simula distribuția tensiunilor termice și mecanice, a optimiza structura și a prezice durata de viață.
