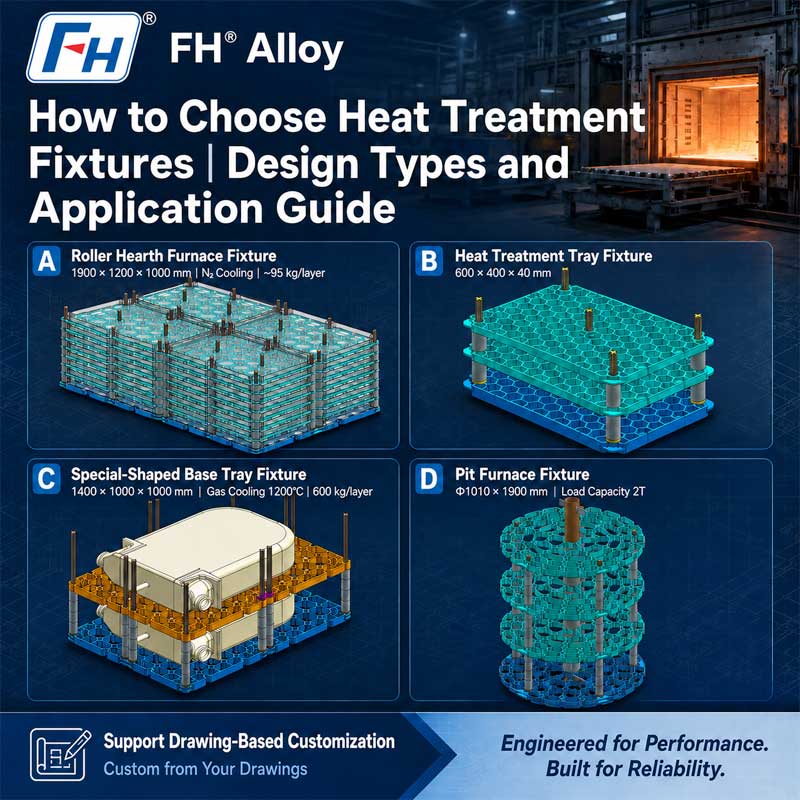

Cum să alegi dispozitivele de tratament termic | Tipuri de proiectare și Ghid de aplicare

În producția industrială de tratament termic, corpurile de fixare sunt mult mai mult decât simple suporturi folosite pentru a muta componentele în și din cuptoare.

Un dispozitiv de tratament termic proiectat corespunzător ajută la controlul:

• Poziţionarea componentelor

• Distribuția căldurii

• Eficiență de încărcare

• Consecvența producției

• Deformare la temperatură ridicată


Cu toate acestea, selectarea dispozitivului potrivit nu este întotdeauna simplă.

Un dispozitiv care funcționează bine pentru componente de loturi mici poate să nu fie potrivit pentru piese turnate grele. Un design utilizat într-un cuptor convențional poate să nu îndeplinească cerințele unui proces de tratament termic cu vid.

Soluția corectă depinde de relația dintre:

• Geometria piesei de prelucrat

• Tipul cuptorului

• Interval de temperatură

• Metoda de încărcare

• Ciclul de producție

• Performanta materiala


Acest ghid explică tipurile majore de dispozitive de tratare termică și modul în care inginerii selectează designul potrivit pentru diferite aplicații industriale.
FH® Alloy oferă dispozitive personalizate de tratament termic pe baza desenelor clienților, condițiilor cuptorului și cerințelor de producție.

De ce este importantă alegerea dispozitivului de tratare termică
În timpul tratamentului termic, componentele experimentează expunerea repetată la temperaturi ridicate și cicluri termice.

Dispozitivul trebuie să-și mențină funcția structurală în timp ce susține piesa de prelucrat.

Un design neadecvat al dispozitivului de fixare poate duce la:

• Deformarea piesei de prelucrat

• Încălzire neuniformă

• Capacitate redusă a cuptorului

• Durată de viață scurtă a dispozitivului de fixare
• Costuri de producție crescute


Pentru producătorii care efectuează operațiuni continue de tratament termic, performanța dispozitivului de fixare afectează direct productivitatea.
Un dispozitiv bine proiectat ar trebui să atingă un echilibru între:
Rezistenta mecanica Transfer de caldura Optimizarea greutatii Durata de viata

Diferite modele de dispozitive de tratare termică și aplicațiile acestora
Există mai multe configurații comune de accesorii utilizate în cuptoarele industriale.
Cea mai bună alegere depinde de forma componentei, cerințele procesului și mediul cuptorului.

Coșuri pentru tratament termic: soluții flexibile pentru procesarea în loturi
Coșuri pentru tratament termic sunt de obicei selectate pentru producția în loturi în care mai multe componente sunt procesate împreună.

Sunt utilizate pe scară largă pentru:

• Piese metalice mici

• Elemente de fixare

• Componente auto

• Piese prelucrate

• Componente turnate


Avantajele coșurilor pentru tratament termic
Încărcare eficientă a lotului
Coșurile permit operatorilor să încarce multe componente într-un singur ciclu al cuptorului.
Acest lucru îmbunătățește:

• Eficiența manipulării

• Organizarea productiei

• Utilizarea cuptorului


Circulație bună a căldurii
Structurile deschise permit căldurii și atmosferei cuptorului să ajungă mai eficient la componente.
Acest lucru ajută la îmbunătățirea uniformității temperaturii în timpul procesării.

Manipulare ușoară
Multe coșuri industriale includ:

• Puncte de ridicare

• Rame ranforsate

• Structuri stivuibile

• Caracteristici de manipulare

Aceste modele le fac potrivite pentru medii de producție repetate.

Când ar trebui să alegeți un coș de tratament termic?
Un coș este adesea potrivit atunci când:

• Mai multe piese sunt prelucrate împreună

• Geometria componentelor este relativ simplă

• Se preferă încărcarea în lot

• Este necesară o eficiență ridicată a producției


Tăvi de tratament termic: Poziționare stabilă pentru componente de precizie
Tavi de tratament termic asigurați o suprafață de sprijin controlată pentru componentele care necesită o plasare organizată.
În comparație cu coșurile, tăvile oferă de obicei un control mai bun al poziționării.

Ele sunt adesea folosite pentru:

• Piese prelucrate cu precizie

• Componente plate

• Componente de scule

• Componente care necesită separare


Caracteristici cheie de design ale tăvilor de tratament termic
În funcție de aplicație, tăvile pot include:

• Deschideri de grilă

• nervuri de armare

• Puncte de localizare

• Blocuri suport

• Structuri stivuibile


De ce sunt folosite tăvile în tratamentul termic?
O tavă poate ajuta:

• Reduceți mișcarea pieselor

• Mențineți o distanță constantă

• Preveniți contactul cu componentele

• Îmbunătățiți repetabilitatea procesului


Pentru aplicațiile care necesită precizie dimensională, designul tăvii poate fi critic.

Rafturi pentru tratament termic: Suport componente mari sau complexe
Rafturi pentru tratament termic sunt concepute pentru aplicații în care componentele necesită poziționare specifică sau suport pe mai multe niveluri.
Ele sunt utilizate în mod obișnuit pentru:

• Componente lungi

• Piese grele

• Ansambluri mari

• Componente de precizie


Considerații importante privind designul rack-ului
Distribuția încărcăturii
Rezistența la temperatură ridicată nu este determinată numai de material.
Structura trebuie să distribuie corect sarcinile pentru a preveni:

• îndoire

• Strângerea

• Concentrarea locală a stresului


Poziţionarea componentelor
Rack-ul trebuie să ofere un suport stabil, permițând în același timp:

• Circulația căldurii

• Expansiunea termică

• Încărcare ușoară


Compatibilitatea cuptorului
Dimensiunile raftului trebuie să corespundă:

• Dimensiunea camerei cuptorului

• Echipament de încărcare

• Procesul de producție


Instalații pentru grilă: optimizarea transferului de căldură și a greutății
Corpuri de fixare tip grilă sunt proiectate cu structuri deschise pentru a îmbunătăți fluxul de căldură.

Ele sunt utilizate în mod obișnuit ca:

• Platforme suport

• Grile de bază

• Straturi intermediare

• Structuri de coșuri


Avantajele structurilor grilă
Un dispozitiv de grilă proiectat corespunzător poate oferi:

• Greutate redusă a dispozitivului de fixare

• Circulație îmbunătățită a căldurii

• Contact mai bun cu atmosfera

• Încărcare eficientă a cuptorului


Cu toate acestea, structura deschisă trebuie să mențină o rezistență suficientă în timpul funcționării la temperatură ridicată.

Dispozitive personalizate de tratare termică: proiectate în jurul piesei de prelucrat
Designurile standard de corpuri de iluminat nu pot îndeplini întotdeauna cerințele industriale.
Pentru componentele speciale, producătorii solicită adesea soluții personalizate.

Corpurile personalizate sunt dezvoltate în funcție de:

• Dimensiunile componentelor

• Locații critice de asistență

• Orientare de încărcare

• Limitări ale cuptorului

• Cerințe de proces


Exemple de aplicații de fixare personalizate
Modelele personalizate sunt adesea folosite pentru:

• Componente aerospațiale

• Piese de turbine

• Piese turnate mari

• Scule de precizie

• Componente din aliaje speciale


Potrivirea designului dispozitivului cu tipul cuptorului
Mediul cuptorului este unul dintre cei mai importanți factori atunci când alegeți un dispozitiv de fixare.

Instalații pentru cuptor cu vid
Aplicațiile cuptoarelor cu vid necesită o atenție specială pentru:

• Stabilitatea materialului

• Cerințe de suprafață curată

• Precizie dimensională

• Transferul de căldură prin radiații


Corpurile cu vid necesită de obicei structuri optimizate, deoarece condițiile de transfer de căldură diferă de cuptoarele convenționale.

Corpuri pentru cuptoare de groapă
Elementele de fixare pentru cuptoare de groapă sunt de obicei proiectate pentru încărcare verticală.
Considerațiile importante includ:

• Înălțimea dispozitivului de fixare

• Structura de ridicare

• Balanța sarcinii

• Poziţionarea componentelor


Instalații pentru cuptor cu vatră cu role
Sistemele de cuptoare continue necesită dispozitive de fixare care pot funcționa împreună cu mecanismul de transport.
Considerațiile de proiectare includ:

• Structura de jos

• Stabilitate în timpul mișcării

• Distanța dintre role

• Greutate totală de încărcare


Corpuri de carburare pentru cuptor
Procesele de carburare expun corpurile de fixare la condiții termice și atmosferice solicitante.
Alegerea materialului și proiectarea structurală trebuie să ia în considerare:

• Efectele atmosferei carbonului

• Expunerea la temperaturi ridicate

• Cicluri lungi de funcționare


Selectarea materialului de fixare potrivit
Designul dispozitivului și selecția materialului trebuie luate în considerare împreună.
Materialele obișnuite rezistente la căldură includ:

Oțel inoxidabil 310S
Adesea selectat pentru:

• Tavi pentru cuptor

• Structuri de sprijin

• Aplicații generale la temperatură înaltă


1.4848 Oțel rezistent la căldură
Folosit în mod obișnuit atunci când cerințele includ:

• Rezistență la temperatură ridicată

• Rezistenta la oxidare

• Fiabilitatea structurală


1.4849 și 1.4852 Aliaje
Folosit pentru condiții mai solicitante care implică:

• Temperatura mai mare

• Perioade lungi de service

• Rezistență la fluaj mai bună


Aliaje pe bază de nichel
Selectat pentru aplicații care necesită o capacitate de temperatură mai mare sau condiții de operare mai severe.

Factori cheie atunci când alegeți dispozitivele de tratament termic
Înainte de a alege un design de fixare, inginerii ar trebui să evalueze următorii factori.

1. Geometria piesei de prelucrat
Luați în considerare:

• Formă

• Dimensiune

• Greutate

• Suprafețe critice

• Riscuri de deformare


2. Condițiile cuptorului
Parametrii importanți includ:

• Temperatura

• Atmosferă

• Metoda de încălzire

• Frecvența ciclului


3. Cerințe de încărcare
Evaluează:

• Greutatea unei singure componente

• Greutatea lotului

• Metoda de încărcare

• Echipamente de manipulare


4. Durata de viață estimată
Un dispozitiv proiectat pentru utilizare ocazională poate diferi de unul care funcționează continuu.
Luați în considerare:

• Cicluri termice

• Cerințe de întreținere

• Frecvența de înlocuire


Greșeli frecvente la alegerea dispozitivelor de tratament termic
Selectarea numai pe baza costului inițial
O instalație cu costuri mai mici poate duce la:

• Deformare mai rapidă

• Înlocuire mai frecventă

• Întreruperi ale producției


Ignorarea condițiilor cuptorului
Un dispozitiv potrivit pentru atmosfera aerului poate să nu funcționeze bine în:

• Medii de vid

• Atmosfere de carburare

• Producție cu ciclu înalt


Utilizarea modelelor standard pentru aplicații speciale
Componentele complexe necesită adesea soluții de suport personalizate

Fabricare personalizată de dispozitive de tratare termică de FH® Alloy
FH® Alloy este specializată în producție dispozitive personalizate de tratament termic pentru aplicații în cuptoare industriale.

Soluțiile includ:

• Coșuri pentru tratament termic

• Tavi pentru cuptor

• Rafturi pentru tratament termic

• Fixare grilă

• Dispozitive de suport personalizate

• Corpuri de fixare pentru cuptoare cu vid


Fabricarea se poate baza pe:

• Desenele clientului

• Mostre existente

• Specificatiile cuptorului

• Cerințe ale componentelor


Combinând materiale adecvate, structuri optimizate și experiență de fabricație, FH Alloy ajută clienții să îmbunătățească performanța cuptorului și fiabilitatea dispozitivelor de fixare.

Întrebări frecvente
Î1: Ce tip de dispozitiv de tratare termică este cel mai frecvent utilizat?
Coșurile, tăvile și rafturile sunt printre cele mai utilizate modele. Cea mai bună alegere depinde de piesa de prelucrat și de procesul cuptorului.

Î2: Cum aleg un dispozitiv de tratament termic?
Selectarea trebuie să ia în considerare dimensiunile piesei de prelucrat, tipul cuptorului, temperatura, atmosfera, metoda de încărcare și durata de viață estimată.

Î3: Pot fi personalizate dispozitivele de tratament termic?
Da. Majoritatea accesoriilor pentru cuptoare industriale sunt personalizate în funcție de cerințele reale de producție.

Î4: Ce materiale sunt potrivite pentru corpuri de iluminat la temperatură ridicată?
Materialele comune includ 310S, 1.4848, 1.4849, 1.4852 și alte aliaje rezistente la căldură.

Concluzie
Alegerea dispozitivului potrivit de tratament termic necesită mai mult decât selectarea unui coș, tavă sau suport.

Dispozitivul trebuie proiectat în conformitate cu mediul de operare complet:

• Condițiile cuptorului

• Cerințe ale componentelor

• Temperatura

• Metoda de încărcare

• Performanta materiala


Un dispozitiv de fixare selectat corespunzător poate îmbunătăți eficiența producției, poate reduce riscurile de deformare și poate oferi o durată de viață mai lungă.
FH® Alloy oferă dispozitive personalizate de tratament termic pentru clienții industriali care au nevoie de soluții fiabile pentru cuptoare la temperatură înaltă.
