Cum să selectați calitatea potrivită de piese turnate din oțel rezistent la căldură pentru cuptoarele industriale?

Gradient de temperatură: criteriul primar de selecție

Temperatura reală a componentelor din interiorul cuptoarelor industriale este de obicei cu 50°C până la 150°C mai mare decât temperatura piesei de prelucrat, iar tipul sursei de căldură (petrol grele, gaz sau electric) afectează direct uniformitatea distribuției temperaturii. Degradarea performanței oțelurilor rezistente la căldură nu este liniară, dar prezintă puncte de prag critice:

• 650°C până la 900°C Zona de pericol : Acest interval este banda de temperatură sensibilă pentru precipitarea în fază σ (compus intermetalic FeCr). Pentru aliajele din seria Fe-Cr-Ni (cum ar fi HH, HK), dacă echilibrul compozițional este necorespunzător, energia de impact poate scădea cu mai mult de 30% după o utilizare pe termen lung la 750°C. Prin urmare, pentru componentele care funcționează în acest interval de temperatură sub încărcare ciclică (cum ar fi plăcile de grătar în răcitoarele de clincher), aliajele din seria Fe-Ni-Cr cu microstructură austenitică monofazată (cum ar fi HP, HT) ar trebui să fie prioritare sau ar trebui adăugate elemente de azot și pământuri rare pentru a inhiba precipitarea în fază σ.
• 1000°C și peste pragul de rezistență la oxidare : Conținutul de crom trebuie să fie ≥20% pentru a forma un film protector dens Cr₂O₃. Conform standardului GB/T 8492-2014, ZG40Cr25Ni20 (cunoscut în mod obișnuit ca „2520”) conține 23% până la 27% Cr și poate funcționa stabil la 1150°C. Oțelul inoxidabil 304 obișnuit (18Cr-8Ni) este insuficient în conținut de crom și se va desprinde prin oxidare atunci când este utilizat pe termen lung peste 800°C și nu ar trebui niciodată înlocuit cu oțelurile turnate dedicate rezistente la căldură.
• Relația cantitativă între temperatură și rata de oxidare : Pentru fiecare creștere de 100°C a temperaturii, viteza de oxidare se poate dubla. Creșterea anuală în greutate de oxidare a oțelului inoxidabil 310S este de aproximativ 1,2 mg/cm² la 1000°C, dar această valoare poate depăși 2,4 mg/cm² la 1100°C. Aceasta înseamnă că creșterea temperaturii de serviciu a HK40 de la 1050°C la 1150°C poate reduce durata de oxidare a acestuia cu mai mult de 50%.

Limitele de aplicare a temperaturii pentru clasele tipice

Atmosfera cuptorului: factorul de atac chimic trecut cu vederea

Atmosferele de cuptoare industriale pot fi clasificate în șase tipuri: oxidante, reducătoare, neutre, care conțin sulf, cementare și vid. Tipul de atmosferă determină direct modul de defectare a elementelor de aliere:

Atmosfere oxidante și care conțin sulf

Cromul este elementul de bază pentru rezistența la oxidare în toate aliajele rezistente la căldură. Filmul protector Cr₂O₃ pe care îl formează este crucial în atmosferele oxidante. Cu toate acestea, vaporii de apă accelerează semnificativ oxidarea aliajelor bogate în fier , cu un impact relativ mai mic asupra aliajelor cu conținut ridicat de nichel. În atmosferele care conțin sulf, sulfurile pătrund în pelicula de oxid provocând coroziune sinergică „sulfurare-oxidare”. În astfel de cazuri, ar trebui selectată seria HL (29Cr-20Ni) cu crom ridicat și nichel scăzut, deoarece rezistența sa la sulfurare este superioară seriei HK.

Atmosfere de carburare și praf de metal

În atmosferele de cementare (cum ar fi mediile de cracare cu metan sau propan), atomii de carbon se infiltrează în matricea de oțel formând carburi casante. Când conținutul de carbon depășește 2%, majoritatea aliajelor rezistente la căldură își pierd complet ductilitatea la temperatura camerei. Seria HP, datorită conținutului său ridicat de nichel (33% până la 37%), care reduce solubilitatea maximă a carbonului, devine alegerea preferată pentru componentele cuptorului de cementare. Pentru „prafuirea metalelor” mai severă – o coroziune catastrofală a carbonului care are loc în jurul valorii de 600°C – experiența arată că aliajele cu conținut ridicat de nichel, cum ar fi RA333 și Supertherm de calitate turnată, au cele mai bune rezultate, în timp ce RA330 și 801H au rezultate semnificativ mai slabe în acest mediu.

Aspirarea și reducerea atmosferelor

În atmosfere cu hidrogen sau amoniac crapat, fragilizarea prin decarburare trebuie prevenită. Trebuie selectate clase cu conținut moderat de carbon (0,35% până la 0,50%) și elemente care formează carburi stabile (cum ar fi Nb, W). În clasele HP-Nb modificate, niobiul formează NbC cu carbonul, prevenind epuizarea cromului la granițele granulelor și inhibând fragilizarea hidrogenului.

Condiții de încărcare: de la suport static la oboseală termică dinamică

Modurile de eșec ale piese turnate din oțel rezistent la căldură în cuptoarele industriale depind nu numai de temperatură și atmosferă, ci sunt, de asemenea, strâns legate de tipul de încărcare:

Rezistența la rupere și rezistența la fluaj

Pentru componentele aflate sub încărcare statică de lungă durată (cum ar fi tuburile cuptorului și umerasele), standardul ISO 204:2018 necesită: la 800°C și 100 MPa, timpul de rupere prin fluaj trebuie să depășească 100.000 de ore. HP40 (25Cr-35Ni) prezintă o rezistență la rupere semnificativ mai mare decât HK40 la 900°C, deoarece conținutul său mai mare de nichel stabilizează matricea austenitică și promovează dispersia carburilor fine M₂₃C₆. Dacă temperatura de funcționare crește la 950°C cu o solicitare de 50 MPa, aliajele pe bază de nichel, cum ar fi Inconel 617, necesită o durată de viață la rupere ≥50.000 de ore, moment în care oțelurile rezistente la căldură pe bază de fier pot îndeplini cu greu cerințele.

Oboseala termica si socul termic

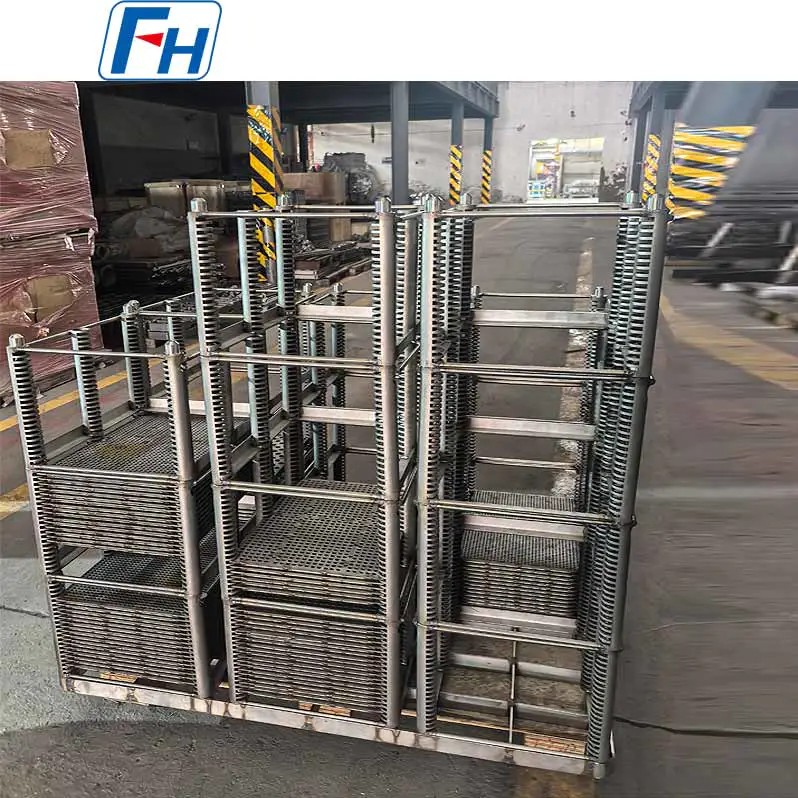

Pentru componentele care se confruntă cu cicluri frecvente de pornire/oprire sau fluctuații de temperatură (cum ar fi tăvile de tratament termic și tuburile radiante), oboseala termică este modul principal de defecțiune. Prin 1.000 de cicluri termice între 20°C și 800°C, pot fi evaluate ratele de creștere a fisurilor. HH Tipul 1, datorită conținutului său parțial de ferită, prezintă o ductilitate mai bună în astfel de condiții decât Tipul 2 complet austenitic; în timp ce seria HT (15Cr-35Ni), datorită conținutului său ridicat de nichel, are cea mai bună rezistență la șoc termic și poate funcționa până la 1150°C în condiții de oxidare și 1100°C în condiții reducătoare.

Uzură și impact mecanic

În mediile cu eroziune materială, cum ar fi cuptoarele rotative de ciment și cuptoarele cu peleți, rezistența la uzură trebuie îmbunătățită pe baza rezistenței la căldură. Pentru ZG40Cr25Ni20, conținutul de carbon poate fi crescut la 0,40% până la 0,50% sau pot fi adăugate urme de molibden (0,5% până la 1,0%) pentru a forma carburi dure. După înlocuirea oțelului carbon obișnuit cu ZG40Cr25Ni20 într-o căptușeală a cuptorului de ciment, durata de viață s-a extins de la 6 luni la 3 ani, demonstrând pe deplin îmbunătățirea exponențială pe care o aduce selecția adecvată a materialului duratei de viață.

Sisteme standard și practică de inginerie în optimizarea compoziției

Există diferențe sistematice în specificațiile de compoziție pentru oțelurile turnate rezistente la căldură între principalele sisteme standard globale. Înțelegerea acestor diferențe ajută la selectarea precisă a materialului:

Standarde chineze (GB/T 8492) și evaluare comparativă internațională

ZG40Cr25Ni20 specificat în GB/T 8492-2014 corespunde cu HK40 în ASTM A297, dar cu un conținut minim de nichel puțin mai mic (18% până la 21% față de 19% până la 22%). Standardele chineze tind să compenseze pierderile de performanță cauzate de conținutul redus de nichel prin adăugarea de elemente de azot (N, 0,15% până la 0,25%) și pământuri rare (RE), controlând astfel costurile. De exemplu, ZG35Cr24Ni7SiN, prin consolidarea soluției solide de azot, atinge rezistența la temperatură ridicată aproape de HK40 la 1050°C, dar cu costul materialului redus cu aproximativ 15% până la 20%.

Modificări ale seriei ASTM A297 HP

Calitățile HP tradiționale (Cr 24% până la 28%, Ni 33% până la 37%) au evoluat în mai multe ramuri modificate:

1. HP-Nb : Adăugarea de 0,8% până la 1,2% niobiu formează precipitate de Nb(C,N), îmbunătățind rezistența la rupere la 1100°C cu 20% până la 30%, sporind în același timp sudabilitatea.
2. HP-Mo : Adăugarea de 1,0% până la 1,5% molibden îmbunătățește efectele de întărire a soluției solide, potrivite pentru condiții cu coroziune ușoară prin sulfurare.
3. HP-W-Nb : Adaos combinat de wolfram (0,5% până la 1,0%) și niobiu, utilizat pentru tuburile radiante ale cuptorului de cracare a etilenei, cu optimizarea sinergică a rezistenței la carburare și a rezistenței la fluaj.

Testarea compoziției și controlul calității

Abaterile de compozitie in piese turnate din oțel rezistent la căldură afectează semnificativ performanța. De exemplu, conținutul de siliciu care depășește 3%, în timp ce sporește rezistența la oxidare, reduce drastic duritatea la temperatura camerei; conținutul de carbon care depășește 0,50% accelerează fragilizarea la temperatură înaltă. Practica de inginerie recomandă utilizarea spectrometriei cu emisii optice (OES) sau a plasmei cuplate inductiv (ICP) pentru testarea compoziției, cu controlul erorilor în ±0,01%. Pentru componentele critice, este necesară și testarea de oxidare de 500 de ore (GB/T 13303-2020), calculând viteza medie de oxidare V = (g₂ - g₁) / (S · t), în unități de g/m²·h.

Compensații economice: costul ciclului de viață, mai degrabă decât prețul inițial de achiziție

Decizia finală de selecție a materialului trebuie să depășească prețul unitar al materialului și să calculeze costul întregului ciclu de viață (LCC). Luând ca exemplu tuburile radiante ale cuptorului de cracare a etilenei petrochimice:

• Selectarea HK40 oferă costuri inițiale mai mici ale materialelor, dar necesită înlocuire la fiecare 2 până la 3 ani din cauza deformării prin fluaj sau fragilizării prin carburare, ceea ce duce la pierderi masive de întreținere prin oprire.
• Selectarea HP-Nb modificată crește costurile inițiale cu aproximativ 25% până la 30%, dar durata de viață poate ajunge la 5 până la 7 ani. Mai mult decât atât, datorită ratelor reduse de subțiere a pereților, economiile de combustibil din eficiența termică îmbunătățită pot atinge de două ori diferența de cost al materialului.

În intervalul de temperatură ultra-înaltă de la 1095°C până la 1205°C, chiar dacă aliajele pe bază de fier-nichel, cum ar fi HL, HU și HX, au costuri inițiale mai mari, frecvența redusă a timpului de oprire și forța de întreținere recuperează adesea diferența de costuri materiale în decurs de 18 luni. Prin urmare, Esența selecției oțelului rezistent la căldură pentru cuptoarele industriale este găsirea echilibrului optim între cinci dimensiuni: temperatură, atmosferă, sarcină, durata de viață și cost , mai degrabă decât pur și simplu urmărirea extremă a oricărui singur indicator.
