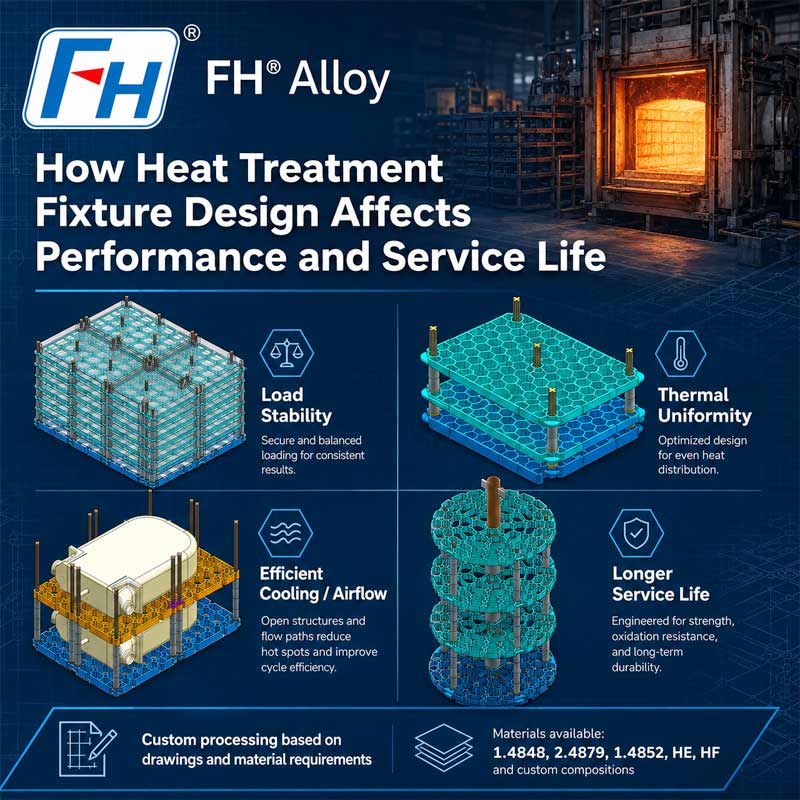

Cum influențează designul dispozitivului de tratare termică performanța și durata de viață

Alegerea materialului corect este importantă la fabricație dispozitive de tratament termic , dar numai calitatea materialului nu determină cât de mult va dura un dispozitiv de fixare.
Două dispozitive de fixare realizate din același aliaj pot funcționa foarte diferit dacă:

• Geometrie structurală

• Distribuția sarcinii

• Puncte de sprijin

• Aport de dilatare termică

• Grosimea secțiunii

• Dispunerea sudurii

• Metoda de încărcare


sunt diferite.
La temperaturi ridicate, corpurile de fixare a cuptorului trebuie să suporte sarcini mecanice în timp ce se extind, se contractă, se încălzesc și se răcesc în mod repetat.
Din acest motiv, designul bun al dispozitivului de tratare termică ar trebui să echilibreze rezistența structurală, stabilitatea la temperaturi ridicate, eficiența cuptorului, cerințele de manipulare și durata de viață.
FH® Alloy produce coșuri personalizate pentru tratament termic, tăvi, rafturi și accesorii pentru cuptoare în funcție de desenele clienților și condițiile reale de funcționare a cuptorului.

De ce este important designul dispozitivului la temperaturi ridicate
La temperatura camerei, un dispozitiv de fixare poate părea rigid și puternic mecanic.
În interiorul unui cuptor industrial, însă, situația se schimbă.
Temperaturile ridicate pot reduce rezistența materialului și pot crește riscul de:

• Deformare prin fluaj

• Strângerea

• Deformarea

• Oboseala termica

• Crăpare

• Pierderea preciziei dimensionale


Un design care funcționează bine în timpul primelor cicluri ale cuptorului își poate pierde treptat forma după utilizarea repetată.
Acesta este motivul pentru care inginerii ar trebui să evalueze performanța dispozitivului de fixare la temperatura reală de funcționare și nu numai în condiții de încărcare la temperatura camerei.

1. Distribuția încărcăturii este fundamentul proiectării dispozitivelor de fixare
Una dintre cele mai importante considerații de proiectare este modul în care sarcina piesei de prelucrat este transferată prin dispozitiv.
Distribuția slabă a sarcinii poate crea stres concentrat doar în câteva zone.
Consecințele tipice includ:

• Îndoire locală

• Colțuri crăpate

• Strângerea cross members

• Deformare în jurul punctelor de sprijin


Un design mai bun distribuie sarcina totală pe mai multe elemente structurale.
De exemplu, în loc să permită unei componente grele să se sprijine pe o singură grindă îngustă, dispozitivul poate folosi mai multe suporturi întărite pentru a distribui sarcina mai uniform.
Designerii ar trebui să ia în considerare:

• Greutatea fiecărei piese de prelucrat

• Greutatea totală a lotului

• Greutatea proprie a dispozitivului

• Localizarea centrului de greutate

• Distanța dintre punctele de sprijin


Distribuția corectă a sarcinii poate reduce semnificativ deformarea pe termen lung la temperaturi ridicate.

2. Poziția punctului de sprijin poate afecta deformarea piesei de prelucrat
Designul dispozitivului nu afectează numai corpul în sine.
De asemenea, poate influența stabilitatea dimensională a piesei de prelucrat.
Dacă punctele de sprijin sunt poziționate incorect, o componentă se poate deforma în timpul încălzirii, deoarece greutatea proprie nu este susținută corespunzător.

Pentru componentele de precizie, aranjamentul de suport ar trebui să ia în considerare:

• Geometria piesei

• Zone dimensionale critice

• Secțiuni subțiri sau nesuportate

• Centrul de greutate

• Direcția de dilatare termică


Adăugarea mai multor puncte de sprijin nu este întotdeauna mai bine.
Prea multe puncte de contact rigide pot limita dilatarea termică și pot crea stres suplimentar.
Obiectivul este de a oferi suport stabil, dar controlat.

3. Expansiunea termică trebuie inclusă în proiectare
Toate corpurile metalice se extind atunci când sunt încălzite și se contractă când sunt răcite.
Dacă această mișcare este ignorată, ciclurile termice repetate pot crea stres intern.
Problemele comune includ:

• Cadre distorsionate

• Suduri fisurate

• Știfturi de localizare îndoiți

• Puncte de stivuire nealiniate


Un design bun al dispozitivului de fixare la temperatură ridicată poate include:

• Distanțe de expansiune

• Caracteristici de suport pentru alunecare

• Conexiuni flexibile

• Constrângere redusă în zonele necritice


Soluția exactă depinde de geometria dispozitivului de fixare și de procesul cuptorului.
Aportul de dilatare termică devine deosebit de important pentru corpurile mari și elementele structurale lungi.

4. Geometria secțiunii afectează rezistența la temperatură ridicată
Creșterea grosimii poate îmbunătăți rigiditatea, dar a face fiecare componentă mai grea nu este neapărat cea mai bună soluție.
Fixările grele creează, de asemenea, dezavantaje:

• Cost material mai mare

• Masa termica mai mare

• Mai multă energie necesară pentru încălzire

• Sarcină utilă redusă a cuptorului


În loc să crească pur și simplu grosimea, inginerii pot îmbunătăți rezistența prin geometria structurală.
Exemplele includ:

• Coaste de întărire

• Bretele în cruce

• Structuri de tip cutie

• Locații de sprijin strategic

• Modele de grilă optimizate


O inginerie bună urmărește obținerea rezistenței necesare cu masa practică minimă a dispozitivului de fixare.

5. Zona deschisă influențează eficiența încălzirii
Dispozitivele pentru tratament termic trebuie să susțină componente fără a bloca în mod inutil transferul de căldură.
Structurile dense pot reduce expunerea directă a piesei de prelucrat la:

• Căldură radiantă

• Atmosfera cuptorului

• Debit de răcire


Din acest motiv, multe coșuri, tăvi și grătare folosesc structuri deschise.
Avantajele pot include:

• O mai bună uniformitate a temperaturii

• Răspuns mai rapid la încălzire

• Îmbunătățirea circulației gazelor

• Greutate redusă a dispozitivului de fixare


Cu toate acestea, mărirea prea mult a zonei deschise poate slăbi dispozitivul.
Prin urmare, proiectarea necesită un echilibru între:
eficiența transferului de căldură și rezistența mecanică

6. Designul coșului necesită mai mult decât un cadru puternic
Coșurile de tratament termic sunt utilizate în mod obișnuit pentru procesarea în loturi.
Designul lor ar trebui să ia în considerare atât dispozitivul, cât și componentele încărcate în interiorul acestuia.
Factorii importanți includ:

• Dimensiuni coș

• Structura de jos

• Înălțimea peretelui lateral

• Poziția de întărire

• Metoda de ridicare

• Capacitatea de stivuire

• Sarcina maxima


Pentru încărcături grele, partea de jos a coșului este adesea una dintre cele mai critice zone.
Întărirea insuficientă poate face ca baza coșului să se afunde chiar dacă cadrul extern rămâne intact.

7. Planeitatea tăvii și armarea sunt strâns legate
Tăvile de tratament termic sunt adesea selectate pentru aplicații care necesită poziționarea controlată a componentelor.
Deformarea tăvii poate crea:

• Suport neuniform al piesei de prelucrat

• Stivuire incorectă

• Variația dimensională

• Probleme de tratare


Prin urmare, designul tăvii poate utiliza:

• Coaste de întărire

• Structuri de grilă

• Picioare de sprijin

• Creșterea adâncimii secțiunii


Modelul de armare ar trebui să corespundă zonei reale de încărcare, mai degrabă decât să fie adăugat la întâmplare.

8. Designul raftului trebuie să ia în considerare stabilitatea verticală
Rafturile de tratament termic transportă frecvent componente la mai multe niveluri.
În comparație cu o tavă simplă, rafturile introduc provocări suplimentare de design.
Acestea includ:

• Centru de greutate mai înalt

• Dilatare termică verticală

• Încărcare laterală

• Distribuție neuniformă a părților

• Stabilitate structurală în timpul manipulării


Pentru rafturile înalte, inginerii ar trebui să acorde o atenție deosebită:

• Stabilitatea bazei

• Forța coloanei

• Încrucișare

• Spațiere între niveluri

• Simetria încărcăturii


Un suport instabil poate crea atât performanța cuptorului, cât și riscuri de manipulare.

9. Corpurile turnate și fabricate necesită o gândire diferită a designului
Dispozitivele de tratament termic pot fi fabricate prin turnare, fabricare sau o combinație a ambelor.

Proiectare dispozitive turnate
Turnarea poate fi potrivită pentru:

• Structuri complexe de grile

• Armare integrată

• Producție repetitivă

• Secțiuni structurale groase la temperatură înaltă


Un proiect turnat ar trebui să ia în considerare cu atenție tranzițiile secțiunilor pentru a evita concentrarea inutilă a masei și a tensiunilor.

Design de dispozitive fabricate
Corpurile de iluminat fabricate folosesc de obicei:

• farfurie

• bar

• Tub

• Rod

• Ansambluri sudate


Atenția de proiectare trebuie acordată:

• Locația sudurii

• Geometria articulației

• Distorsiuni în timpul fabricării

• Oboseala la temperaturi ridicate în jurul sudurilor


Nicio metodă nu este automat superioară. Procesul adecvat depinde de structură, cantitate, material și condițiile de serviciu.

10. Locația de sudare poate afecta durata de viață a dispozitivului
În dispozitivele de tratare termică fabricate, îmbinările de sudură sunt adesea zone critice.
Ciclurile termice repetate pot crea stres în jurul conexiunilor sudate.
Problemele potențiale includ:

• Fisurarea sudurii

• Daune zonei afectate de căldură

• Distorsiuni locale

• Stresul rezidual


Prin urmare, proiectarea dispozitivului de fixare ar trebui să evite plasarea sudurilor inutile direct în regiunile cu cele mai mari solicitări ori de câte ori este posibil.
Designul bun al îmbinărilor, materialul de umplutură corect, procedurile adecvate de sudare și controlul dimensional contribuie la fiabilitatea dispozitivului de fixare.

11. Corpurile stivuibile au nevoie de caracteristici de localizare stabilă
Coșurile și tăvile stivuibile pot îmbunătăți semnificativ utilizarea cuptorului.
Cu toate acestea, un design slab de stivuire poate duce la:

• Încărcare instabilă

• Alinierea greșită

• Transfer neuniform al sarcinii

• Deformare locală


Punctele de stivuire ar trebui să ofere un transfer previzibil al sarcinii de la un strat de fixare la altul.
Designerii ar trebui să ia în considerare:

• Alinierea verticală

• Localizarea geometriei

• Zona de contact

• Expansiunea termică

• Toleranță de încărcare


Acest lucru devine din ce în ce mai important atunci când mai multe straturi de fixare sunt stivuite împreună.

12. Metoda de manipulare trebuie luată în considerare în timpul proiectării
Un dispozitiv de fixare nu este utilizat numai în interiorul cuptorului.
De asemenea, trebuie să supraviețuiască:

• Încărcare

• Transport

• Ridicare

• Descărcarea

• Manipulare repetată în atelier


Prin urmare, este posibil ca designul dispozitivului să fie necesar să includă:

• Puncte de ridicare a macaralei

• Buzunare pentru furci

• Mânere

• Ridicare beams

• Interfețe de manipulare automată


Aceste caracteristici trebuie să fie suficient de puternice pentru greutatea totală încărcată.
Designul slab de manipulare poate scurta durata de viață a dispozitivului de fixare chiar dacă condițiile cuptorului sunt bine controlate.

Cerințe de proiectare a dispozitivelor pentru diferite tipuri de cuptor
Diferite sisteme de cuptor necesită structuri de fixare diferite.

Cuptoare cu vid
Corpuri de fixare pentru cuptoare cu vid subliniază adesea:

• Stabilitate dimensională

• Masa redusa a dispozitivului de fixare

• Transferul de căldură prin radiații

• Construcție curată

• Suport controlat


Cuptoare cu gropi
Corpuri de fixare pentru cuptoare de groapă necesită de obicei:

• Stabilitate verticală a sarcinii

• Puncte de ridicare fiabile

• Elemente structurale lungi

• Distribuția controlată a sarcinii


Cuptoare cu vatră cu role
Fixările care funcționează pe role ar trebui să ia în considerare:

• Planeitatea de jos

• Distanțare între suport

• Contact cu role

• Stabilitate dinamică


Cuptoare de Carburare
Designul trebuie să ia în considerare ambele:

• Încărcare mecanică la temperatură ridicată

• Atmosferă de proces agresivă


Același design structural nu poate fi copiat pur și simplu pe toate tipurile de cuptor.

Probleme obișnuite de proiectare care reduc durata de viață a dispozitivului
Un dispozitiv de tratare termică poate eșua prematur din cauza mai multor probleme legate de proiectare.

Exemplele tipice includ:
Intervalul excesiv între suporturi
Secțiunile lungi nesuportate se pot lăsa la temperatură.
Încărcare neuniformă
Greutatea concentrată poate provoca deformare localizată.
Construcție excesiv de rigidă
Aportul de dilatare insuficient poate crește stresul termic.
Greutate excesivă a dispozitivului de fixare
Structurile grele cresc masa termică fără a îmbunătăți neapărat performanța.
Zone slabe de stivuire
Geometria slabă a contactului poate cauza deformare locală.
Amplasarea incorectă a sudurii
Zonele sudate cu solicitări mari pot dezvolta fisuri în timpul ciclurilor termice repetate.

Cât de bun design poate prelungi durata de viață a dispozitivului
Durata de viață mai lungă provine în mod normal dintr-o combinație de îmbunătățiri, mai degrabă decât dintr-o singură modificare.
Un design mai bun al dispozitivului de fixare poate include:

• Căi de încărcare mai echilibrate

• Întărirea corectă

• Capacitate de dilatare termică îmbunătățită

• Reducerea concentrației de stres

• Grosimea materialului adecvată

• Zona deschisă optimizată

• Structuri de manipulare fiabile


Atunci când acești factori de design sunt combinați cu materialul corect rezistent la căldură, performanța dispozitivului de fixare poate fi îmbunătățită semnificativ.

Informații necesare înainte de a proiecta un dispozitiv personalizat de tratament termic
Înainte de a dezvolta un dispozitiv, producătorul ar trebui să înțeleagă condițiile reale de funcționare.
Informațiile utile includ:

Furnizarea de informații complete ajută la evitarea reproducerii pur și simplu a punctelor slabe ale unui dispozitiv existent.

Design personalizat de dispozitiv de tratare termică de FH® Alloy
FH Alloy produce dispozitive personalizate de tratament termic pentru aplicații în cuptoare industriale.
Produsele disponibile includ:

• Coșuri pentru tratament termic

• Tavi pentru cuptor

• Rafturi pentru tratament termic

• Corpuri stivuibile

• Corpuri de fixare pentru cuptoare cu vid

• Corpuri de fixare pentru cuptoare de groapă

• Structuri de suport personalizate


Clienții pot oferi:

• Desene

• Mostre de dispozitive existente

• Dimensiunile cuptorului

• Informații despre piesa de prelucrat

• Încărcare requirements


Pentru proiectele de înlocuire, fotografiile zonelor de deformare sau defecțiuni existente pot ajuta, de asemenea, la evaluarea posibilelor îmbunătățiri ale designului.

Întrebări frecvente
Î1: De ce dispozitivele de tratament termic se deformează chiar și atunci când materialul este corect?
Materialul este doar un factor. Încărcarea excesivă, deschiderile lungi nesuportate, distribuția slabă a sarcinii, rezistența insuficientă la fluaj și constrângerile de dilatare termică pot provoca, de asemenea, deformare.

Î2: Un dispozitiv mai greu durează întotdeauna mai mult?
Nu. Creșterea greutății poate îmbunătăți rigiditatea în unele zone, dar masa excesivă crește sarcina termică și nu rezolvă automat problemele de stres sau fluaj.

Î3: Cum poate fi redusă deformarea coșului de tratament termic?
Îmbunătățirile posibile includ optimizarea distanței între suporturi, armarea, distribuția sarcinii, selecția materialului și limitele maxime de încărcare.

Î4: Ar trebui să se modifice designul dispozitivului de fixare pentru diferite tipuri de cuptor?
Da. Cuptoarele de vid, groapă, vatră cu role, carburare și cuptoare de loturi au cerințe termice, atmosferice, de încărcare și manipulare diferite.

Î5: Poate fi optimizat un design existent de dispozitiv?
Da. Desenele existente, condițiile de service, fotografiile defecțiunilor, datele de încărcare și informațiile despre materiale pot fi revizuite pentru a identifica potențiale îmbunătățiri structurale.

Concluzie
Durata de viață a unui dispozitiv de tratare termică depinde de mult mai mult decât de calitatea aliajului.
Un design fiabil trebuie să ia în considerare:

• Distribuția sarcinii

• Poziție de sprijin

• Expansiunea termică

• Geometrie structurală

• Transfer de căldură

• Greutatea dispozitivului

• Manipulare

• Starea cuptorului


Cele mai bune rezultate provin din combinarea selecției adecvate a materialelor cu designul structural specific aplicației.
FH® Alloy oferă proiectare și producție personalizate de dispozitive de tratare termică pentru cuptoare industriale, pe baza desenelor clienților și a cerințelor reale de operare.
Pentru un nou proiect de fixare sau de înlocuire, furnizați tipul cuptorului, temperatura de funcționare, dimensiunile piesei de prelucrat, sarcina totală, dimensiunea dispozitivului, atmosfera și desenul existent pentru evaluare tehnică.
