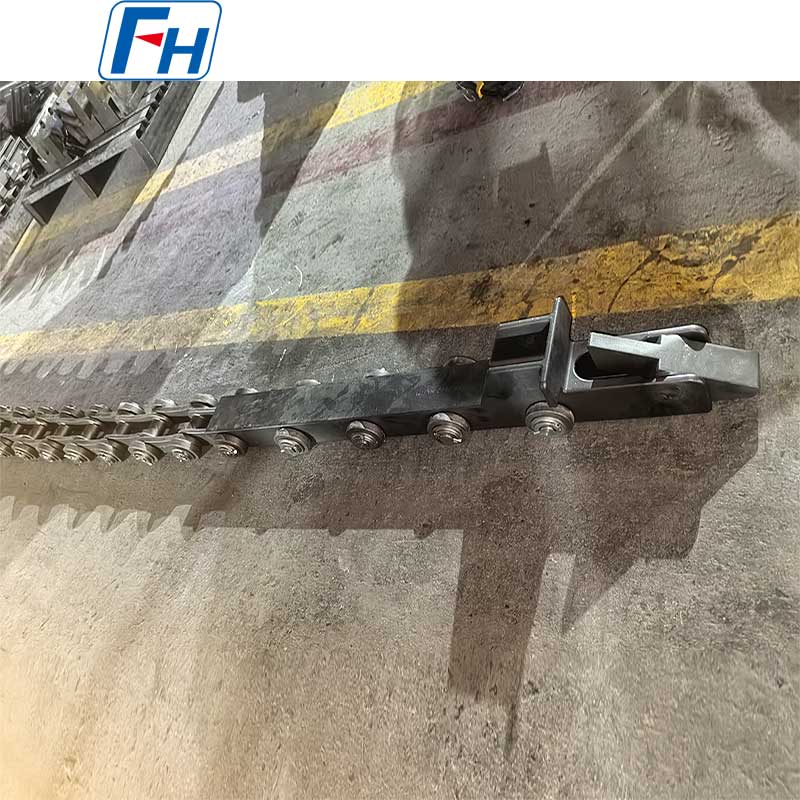

Ansamblu lanț cu cap de împingere FH® | Sistem de antrenare și transport al cuptorului pentru utilizare grea
Beneficii cheie
- Sistem integrat de lanț cu cap de împingere
Proiectat ca un ansamblu complet – potrivire perfectă între capul de împingere, atașamentele lanțului și pinionul de antrenare. - Capacitate mare de forță de împingere
Designul ranforsat al capului de împingere rezistă la sarcini mari de tracțiune – mută stivele grele de tăvi prin cuptor fără a se îndoi sau rupe. - Rezistent la căldură și uzură
Aliaje de înaltă temperatură și tratament termic specializat – rezistă la distorsiunea termică, abraziunea și oxidarea în mediile cuptorului. - Acționare cu lanț de precizie
Știfturi, bucșe și plăci laterale prelucrate cu precizie – cuplare lină, alungire redusă și durată lungă de viață. - Configurații personalizate
Orice dimensiune a capului de împingere, pasul lanțului, lungimea și distanța dintre atașamente – concepute pentru aspectul specific al cuptorului și dimensiunile tăvii.
Specificatii tehnice
| Parametru | Valoare |
| Materialul capului de împingere | 310S, 1.4849, 2.4879, Inconel sau aliajul specificat rezistent la căldură |
| Material lanț | Oțel aliat tratat termic sau inox rezistent la căldură |
| Max. temperatura de functionare. | 650°C – 1250°C (în funcție de material) |
| Max. forța de împingere | Până la 5000 kg (în funcție de design) |
| Pasul lanțului | 50 mm – 200 mm (personalizat) |
| Distanța dintre atașamente | Personalizat pentru dimensiunile tăvii/corpului |
| Compatibilitate cu drive-ul | Pinion, cilindru hidraulic sau antrenare cu șurub |
| Fabricare | Prelucrare de precizie cu tratament termic de sudare |
| Certificat de testare a materialelor (MTC) raport de inspecție dimensională inclus | |
Componentăăele sistemului
| Component | Funcția | Caracteristica cheie |
| Împingeți capul | Contactează și mută tăvi/coșuri | Față de împingere întărită, tampon de uzură, conexiune ghidată |
| Lanț | Transmite forța de antrenare pentru a împinge capul | Știfturi/bucșe de precizie, legături tratate termic |
| Atasamente | Conectează lanțul cu capul de împingere | Spațiere personalizată, conexiune prin șuruburi sau prin pini |
| Șine de ghidare (opțional) | Sprijină alinierea lanțului | Benzi de uzură rezistente la căldură |
De ce să alegeți ansamblurile de lanț cu cap împingător FH®?
1. Rol critic în cuptoarele continue
Ansamblul capului de împingere și lanțului este inima unui sistem de antrenare continuă a cuptorului cu împingere. Designul slab duce la:
- Capete de împingere îndoite sau rupte – oprirea cuptorului
- Alungirea sau defectarea lanțului – dezaliniere și blocaje
- Mișcarea neuniformă a tăvii – deteriorare a părții sau deteriorare refractară a cuptorului
- Timp ridicat de întreținere
Ansamblurile FH® sunt proiectate pentru fiabilitate.
2. Ghid de selecție a materialelor
| Component | Stare | Material recomandat |
| Cap de împingere (temperatură joasă ≤700°C) | Cuptor de călire | 310S |
| Cap de împingere (temperatură înaltă 950°C) | Cuptor de carburare | 1.4849 |
| Capul de împingere (temperatură extremă) | >1000°C | Inconel 600/625 |
| Lanț (furnace inside) | Temperatură ridicată | 310S sau 1.4849 |
| Lanț (cool zone) | Temperatură scăzută | Oțel aliat tratat termic |
| Purtați tampoane | Abraziune | Inserție cu fața de stellit sau călită |
3. Caracteristici de proiectare
| Caracteristică | Beneficiază |
| Împinge capul întărit înapoi | Previne îndoirea sub forță mare |
| Tampă de uzură înlocuibilă | Prelungește durata de viață a capului de împingere – înlocuire ușoară pe teren |
| Design cap de împingere ghidat | Menține alinierea cu linia centrală a tăvii |
| Atașamente de precizie pentru lanț | Distanță constantă între atașamente – fără aliniere greșită a tăvii |
| Componente ale lanțului tratate termic | Alungire redusă, viață mai lungă a lanțului |
Aplicații
Tipuri de cuptor:
- Cuptoare cu împingere continuă (călire, cementare)
- Cuptoare cu vatră cu role (secțiune de împingere)
- Cuptoare cu bandă de plasă (acționare pentru sarcini grele)
- Cuptoare cu fascicul mobil (mecanism de transfer)
- Linii de întoarcere a tăvii
Piese tipice mutate:
- Coșuri și tăvi încărcate
- Stive de angrenaje și arbore
- Inele de rulment
- Tavi de fixare
Tabel de grade materiale:
| Oțel rezistent la căldură | |||||||||||||
| / | GB | DIN | ASTM | JIS | Compoziție chimică (%) | Temperatura maximă de funcționare | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | lu | Altele | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤2,00 | ≤1,00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0,50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1.00 - 2.50 | ≤2,00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0,50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | EL | SCH17 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0,30 - 0,50 | 1.00 - 2.50 | ≤2,00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0,50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | Bună | SCH18 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0,50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0,35 - 0,75 | ≤2,50 | ≤2,00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤2,00 | ≤2,00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤2,00 | ≤2,00 | 24.00 - 28.00 | 33.00 - 37.00 | 0,80 - 1,80 | ≤0,50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1.00 - 2.50 | ≤2,00 | 18.00 - 21.00 | 36.00 - 39.00 | 1,20- 1,80 | ≤0,50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1.00 - 2.50 | ≤2,00 | 23.00 - 25.00 | 23.00 - 25.00 | 0,80 - 1,80 | ≤0,50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1.00 - 2.50 | ≤2,00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤2,00 | 19.00 - 21.00 | 31.00 - 33.00 | 0,50 - 1,50 | ≤0,50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27.00 - 30.00 | ≤1,00 | ≤0,50 | ≤0,50 | Co:48,0 - 52,0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27.00 - 29.00 | - | 1,50 - 2,50 | ≤0,50 | Co:48,0 - 52,0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1.00 - 2.00 | ≤1,50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0,50 | L:4,0 - 5,5 | 1200℃ |

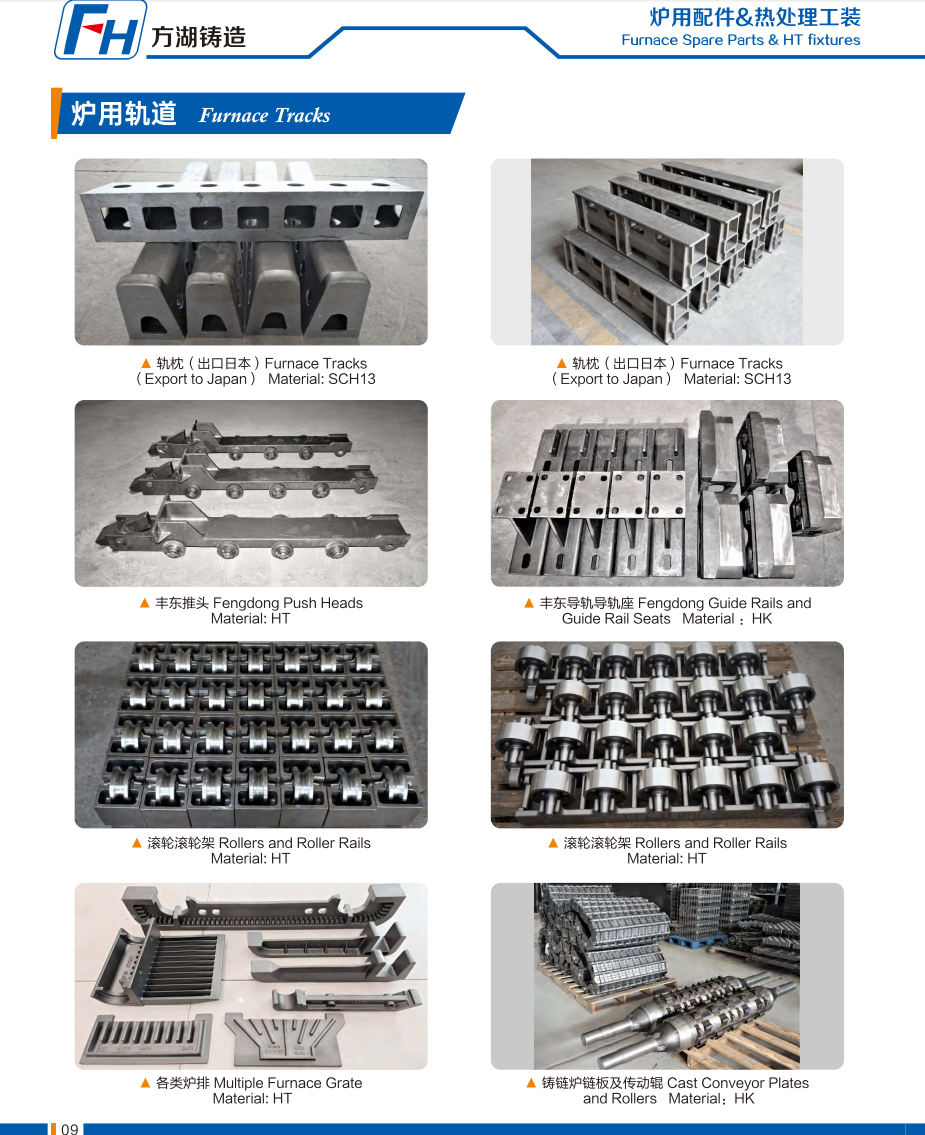

Fotografii autentice ale dispozitivelor de tratament termic FH®
Procesul de comandă
1. Furnizați:
- Tipul cuptorului și mecanismul de antrenare (pinion, hidraulic, șurub)
- Forța de împingere necesară (sau numărul de tăvi de încărcare a tăvii)
- Temperatura de funcționare (în interiorul cuptorului vs zona rece)
- Dimensiuni tava/cos si interfata push
- Pasul și lungimea lanțului sunt necesare
- Distanța dintre atașamente (distanța dintre capete de împingere)
2. FH® propune:
- Material recomandat pentru cap de împingere și lanț
- Design cap de împingere (formă, tampon de uzură, ghidaj)
- Specificații lanț (pas, atașamente, tratament termic)
- Desen CAD pentru aprobare
- Preț și termen de livrare
3. Productie: 15-25 zile lucrătoare
4. Livrarea include:
- Certificate de testare a materialelor
- Raport de control dimensional
- Desen de asamblare și ghid de instalare
Întrebări frecvente:
Î1: Care este durata de viață tipică a unui ansamblu de cap de împingere și lanț?
R: Cu lubrifiere și aliniere corespunzătoare: cap de împingere – 2–5 ani în funcție de temperatură și forță de împingere; lanț – 3–7 ani pentru materiale de tip cuptor. Se recomandă o inspecție regulată pentru uzură, alungire sau îndoire la fiecare 6-12 luni.
Î2: Ce material recomandați pentru un cap de împingere a cuptorului de carburare la 950°C?
R: Pentru atmosferă de cementare la 950°C, recomandăm 1,4849 pentru capul de împingere – rezistență excelentă la fluaj și rezistență la carburare. Pentru lanțul din interiorul cuptorului, utilizați și 1.4849 sau 310S. Pentru lanțul din linia de retur rece, este suficient oțel aliat tratat termic.
Î3: Puteți potrivi un cap de împingere existent care nu mai este disponibil?
R: Da – inginerie inversă disponibilă. Trimite-ne capul tău de împingere sau desenele uzate. Vom măsura, vom recomanda îmbunătățiri ale materialelor dacă sunt benefice și vom produce o înlocuire directă.
Î4: Cum știu când lanțul are nevoie de înlocuire?
R: Măsurați alungirea lanțului. Înlocuiți când alungirea depășește 2-3% din lungimea inițială. De asemenea, verificați dacă nu există știfturi uzate, plăci laterale crăpate sau legături prinse. FH® oferă lanțuri de schimb cu aceeași distanță între atașamente.
Q5: Care este garanția dvs.?
R: 12 luni împotriva defectelor de fabricație (fisuri de sudură, defecte de material, erori de prelucrare). Uzura normală, alungirea lanțului și oboseala termică nu sunt acoperite – dar FH® vă va recomanda materialele potrivite pentru condițiile dumneavoastră specifice pentru a maximiza durata de viață.
