Pale de ventilator sudate FH® 310s pentru cuptoare cu temperatură înaltă

Pale de ventilator și rotoare sudate FH® | Circulația cuptorului la temperatură înaltă

Beneficii cheie

• Sudura cu laser de precizie
  Proces de sudare TIG cu laser hibrid – aport minim de căldură, penetrare completă și cusături fără stropi care rezistă la fisurarea prin oboseală termică.
• Rezistență la temperatură ridicată
  Fabricat din aliaje rezistente la căldură – menține geometria lamei și integritatea structurală la temperaturi de funcționare a cuptorului de până la 1150°C.
• Echilibrare dinamică
  Fiecare rotor este echilibrat dinamic înainte de expediere (ISO 1940 G6.3 sau mai bun) – reduce vibrațiile, prelungește durata de viață a rulmentului și asigură o funcționare silențioasă.
• Profiluri lame personalizate
  Flux radial, curbat înapoi, curbat înainte sau axial – conceput pentru cerințele dvs. specifice de flux de aer și presiune.
• Construcție robustă
  Accesorii ranforsate de la lama la butuc si sudurile eliberate de stres – rezista la cicluri termice si forte centrifuge mari.



Specificatii tehnice

De ce să alegeți pale de ventilator sudate FH®?
1. Rolul critic al fanilor de circulație
În cuptoarele de tratament termic, ventilatoarele de circulație sunt inima uniformității temperaturii. Pale de ventilator fabricate prost:

• Creați vibrații care deteriorează rulmenții și suporturile motorului
• Generați un flux de aer neuniform – variații de temperatură de-a lungul încărcăturii
• Fisura la suduri – posibila defectare catastrofala
• Se deformează la temperatură – eficiență redusă și consum crescut de energie

Rotoarele sudate FH® rezolvă aceste probleme.

2. Ghid de selecție a materialelor

3. Procesul de fabricație

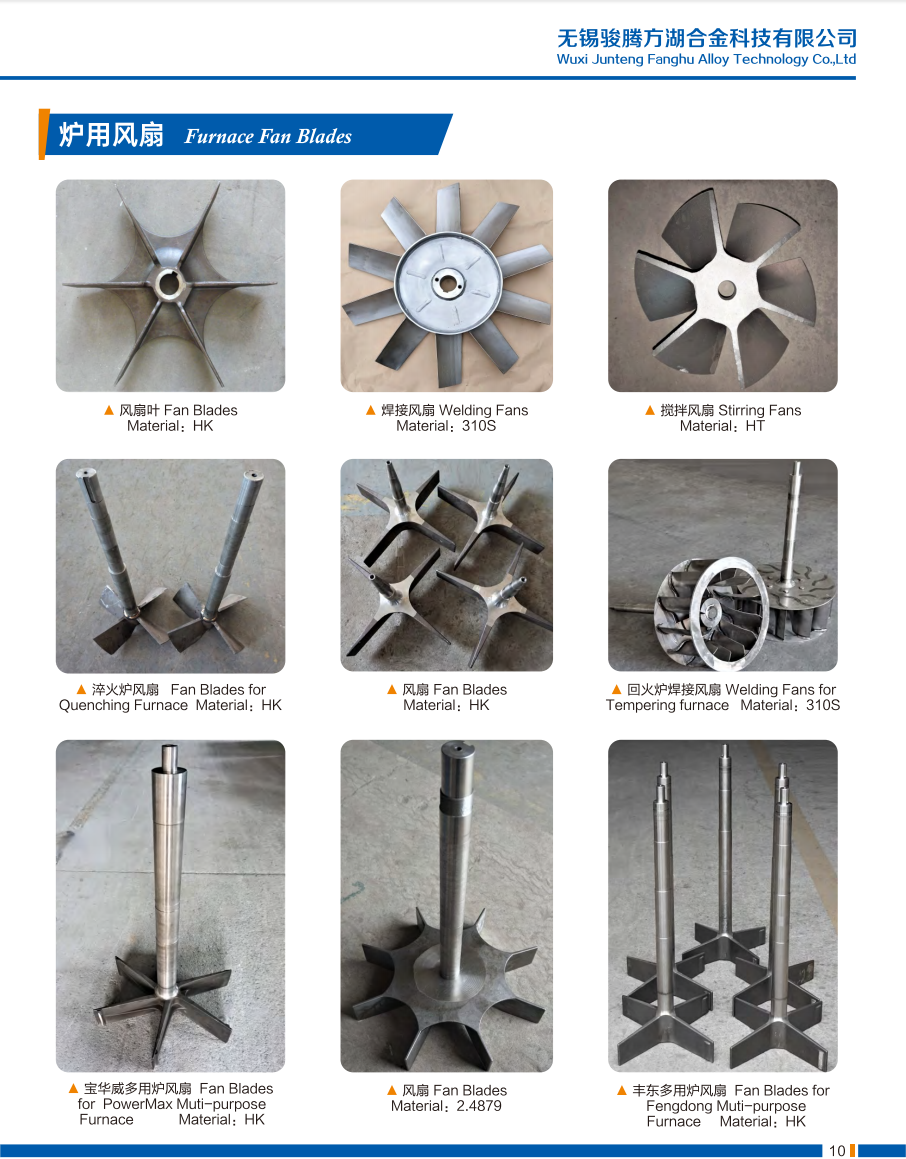

Tipuri de lame disponibile

Aplicații
Tipuri de cuptor:

• Ventilatoare de circulație pe acoperiș cuptor cu box
• Ventilatoare de recirculare a cuptorului de groapă
• Ventilatoare de fund pentru cuptor
• Circulația cuptorului cu clopot
• Ventilatoare cu flux încrucișat continuu pentru cuptor
• Circulația cuptorului de călire
• Ventilatoare cuptor de recoacere
• Ventilatoare pentru cuptor de sinterizare
• Circulația cuptorului de uscare

Industrii:

• Magazine de tratament termic
• Productie de piese auto
• Tratament termic aerospațial
• Forjare si turnatorie
• Prelucrare oțel și aluminiu
• Cuptoare pentru ceramică și sticlă
• Cuptoare de prelucrare chimică

Tabel de grade materiale:

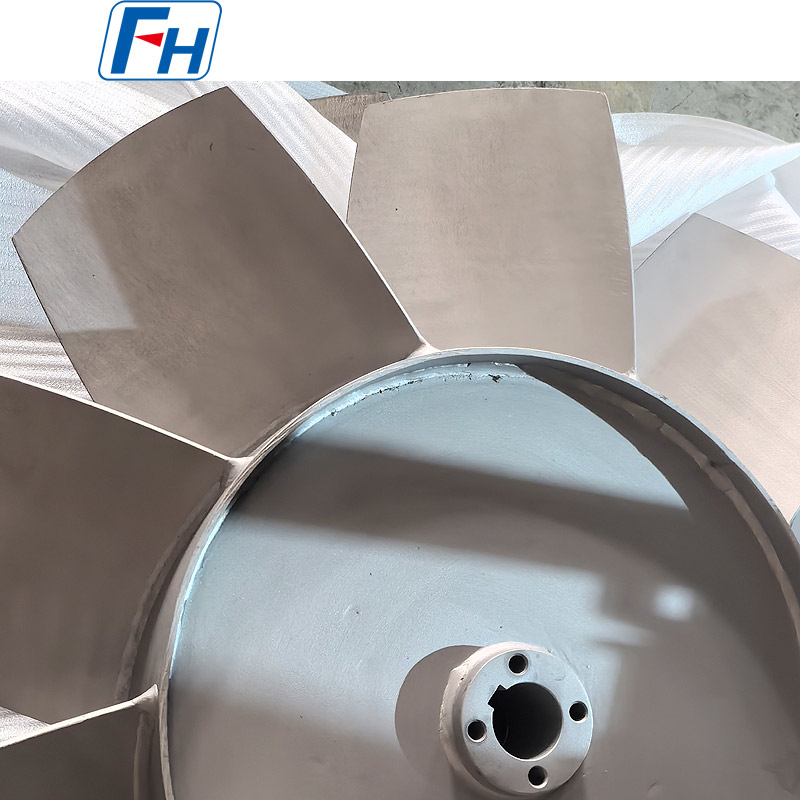

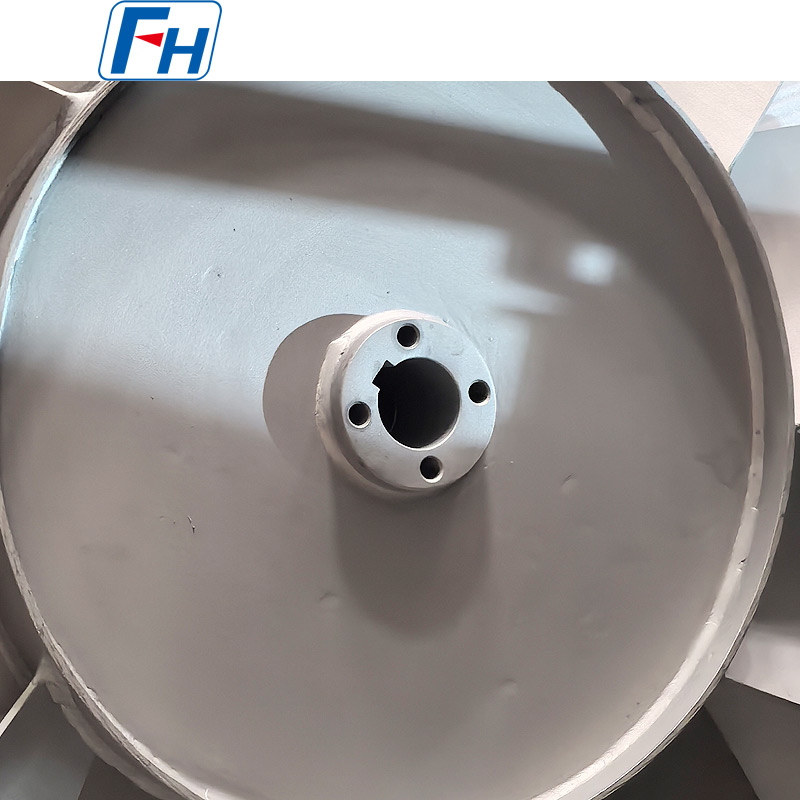

Fotografii autentice cu palete de ventilator sudate FH®

Procesul de comandă
1. Furnizați:

• Desen sau dimensiuni ale ventilatorului existent (diametrul, dimensiunea arborelui, tipul lamei)
• Temperatura și atmosfera de funcționare
• Puterea motorului și RPM
• Gradul de material dorit (sau vă recomandăm)
• Gradul de echilibrare necesar (G6.3 standard, G2.5 opțional)

2. FH® propune:

• Recomandare materială în funcție de condițiile dumneavoastră
• Optimizarea profilului lamei pentru eficiență
• Desen CAD pentru aprobare
• Preț și termen de livrare

3. Productie: 10-25 zile lucrătoare

4. Livrarea include:

• Raport de echilibrare dinamică
• Certificat de testare a materialelor (MTC)
• Raport de control dimensional
• Ghid de instalare și îngrijire

Întrebări frecvente:

Î1: Cât de mult vor dura palele de ventilator sudate FH®?
R: Durata de viață depinde de temperatură și atmosferă. Așteptări tipice: 310S la ≤700°C: 5–10 ani; 1,4849 la 950°C: 2–5 ani; Inconel la 1050°C: 1–3 ani. Se recomandă o inspecție regulată la fiecare 6-12 luni.

Q2: Ce material recomandati pentru cuptorul meu?
A: Pentru temperare ≤700°C: 310S. Pentru cementare la 950°C: 1,4849. Pentru >1000°C sau atmosfere agresive: Inconel 600/625. FH® oferă recomandări gratuite de materiale bazate pe condițiile dumneavoastră specifice.

Î3: De ce este importantă echilibrarea dinamică?
R: Palele neechilibrate ale ventilatorului cauzează uzura rulmentului, vibrațiile cuptorului, zgomotul, eficiența redusă și riscul de crăpare. FH® echilibrează fiecare set la minimum ISO 1940 G6.3 (G2.5 disponibil) și include un raport de echilibrare.

Î4: Puteți repara sau face inginerie inversă lamelele existente ale ventilatorului?
A: Da. Pentru reparații: putem re-suda fisuri sau înlocui lamele deteriorate. Pentru inginerie inversă: trimiteți-ne lamele sau desenele dumneavoastră uzate – vom măsura, vom îmbunătăți materialul dacă este posibil și vom produce o înlocuire directă.

Q5: Care este garanția dvs.?
R: 12 luni împotriva defectelor de fabricație (fisuri de sudură, defecte de material, probleme de echilibrare). Uzura normală, oboseala termică și coroziunea nu sunt acoperite – dar FH® vă va recomanda materialul potrivit pentru condițiile dumneavoastră pentru a maximiza durata de viață.
