Producator cos de incarcare cuptor HR9 | Aliaj FH®

Coș de încărcare pentru tratament termic HR9 | 1380 × 1230 × 280 mm
Coș mare de cuptor stivuibil pentru tratarea termică industrială
Aliaj FH® produce coșuri personalizate de încărcare pentru tratament termic, rafturi pentru cuptoare și accesorii rezistente la căldură pentru aplicații industriale de procesare termică.

Acest coș de tratament termic este fabricat din aliaj HR9 rezistent la căldură și măsoară 1380 × 1230 × 280 mm.

Coșul folosește un cadru mare cu grilă deschisă, cu pereți laterali întăriți și puncte de stivuire integrate. Mai multe coșuri pot fi asamblate vertical pentru a crea un sistem complet de încărcare a cuptorului, ceea ce face ca designul să fie potrivit pentru producția în loturi în care mai multe straturi de componente trebuie procesate într-o singură încărcare a cuptorului.

Fiecare coș poate fi personalizat în funcție de dimensiunile cuptorului clientului, geometria piesei de prelucrat, greutatea de încărcare și procesul de tratament termic.

Specificațiile produsului

Coș mare de încărcare a cuptorului
Cu dimensiunile de 1380 × 1230 mm, acest coș este conceput ca un dispozitiv de încărcare a cuptorului de format mare.
În comparație cu coșurile cu componente mici, corpurile mari de tratament termic trebuie să suporte sarcini mai mari, menținând în același timp stabilitatea dimensională în timpul încălzirii și răcirii repetate.
Coșul încorporează un cadru structural ranforsat în jurul perimetrului și de-a lungul pereților laterali pentru a oferi sprijin în timpul funcționării și manipulării cuptorului.
Înălțimea sa redusă de 280 mm permite, de asemenea, stivuirea mai multor coșuri în înălțimea disponibilă a camerei cuptorului.

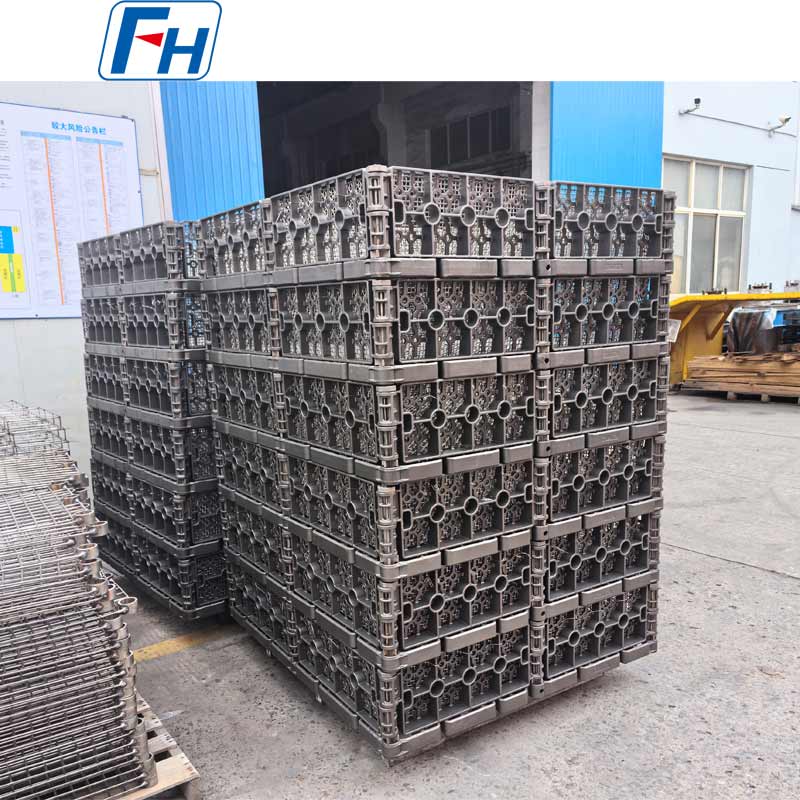

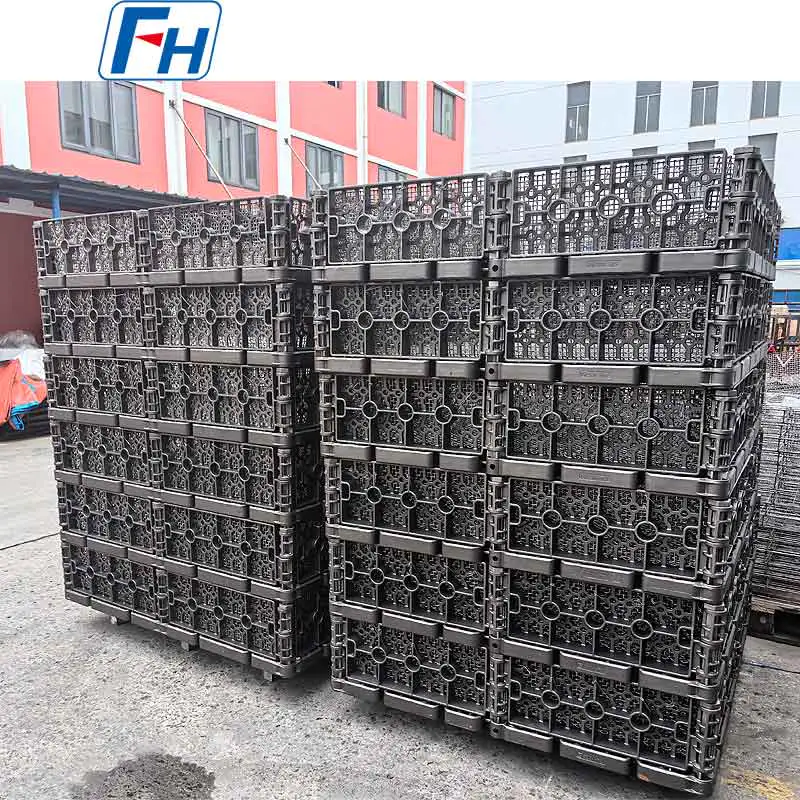

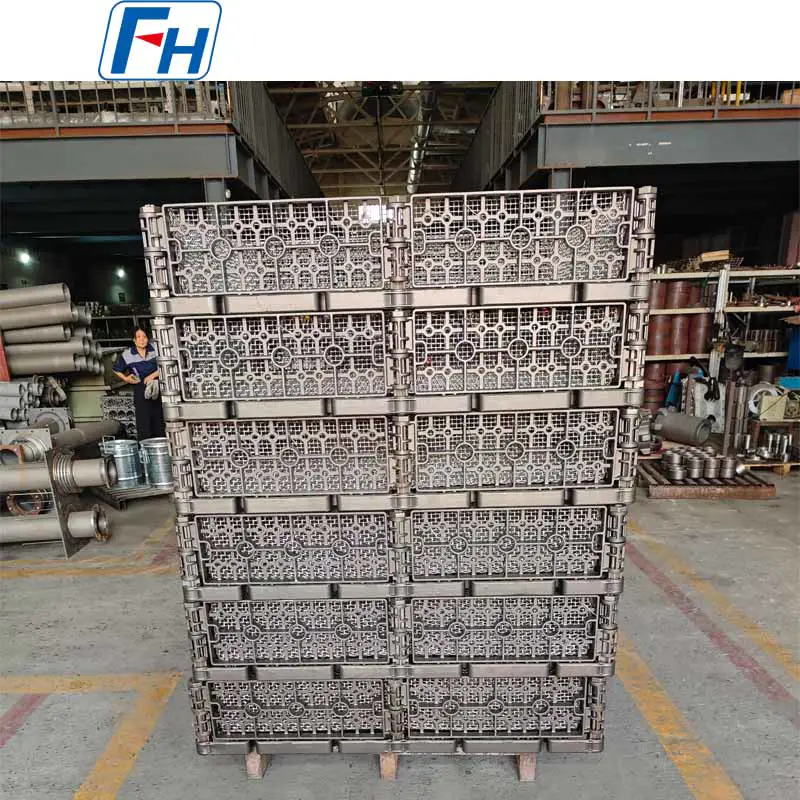

Design modular stivuibil
Coșul este proiectat astfel încât mai multe unități să poată fi combinate într-un ansamblu de încărcare verticală.
Acest aranjament modular oferă flexibilitate pentru diferite loturi de producție.
În funcție de cuptor și de cerințele de încărcare, clienții pot utiliza:

• Un singur coș

• Mai multe coșuri stivuite

• Un ansamblu complet de încărcare multistrat


Structura de stivuire ajută la menținerea unei distanțe consistente între straturi, permițând în același timp utilizarea mai eficientă a camerei cuptorului.
Pentru proiectele de înlocuire, FH® Alloy poate, de asemenea, să reproducă sau să reproiecteze interfețele de stivuire existente în funcție de desenele sau mostrele clienților.

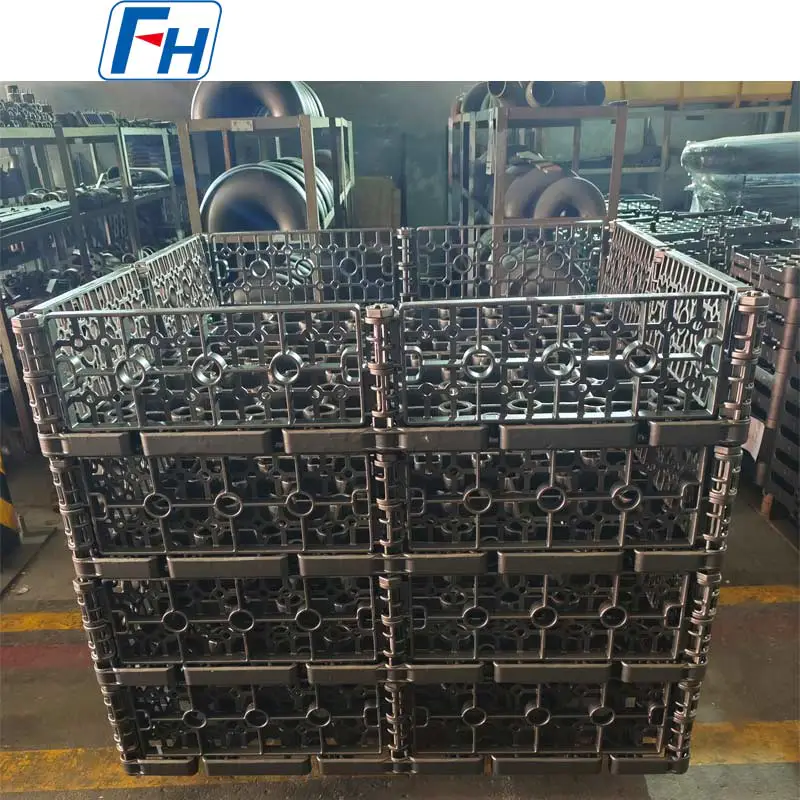

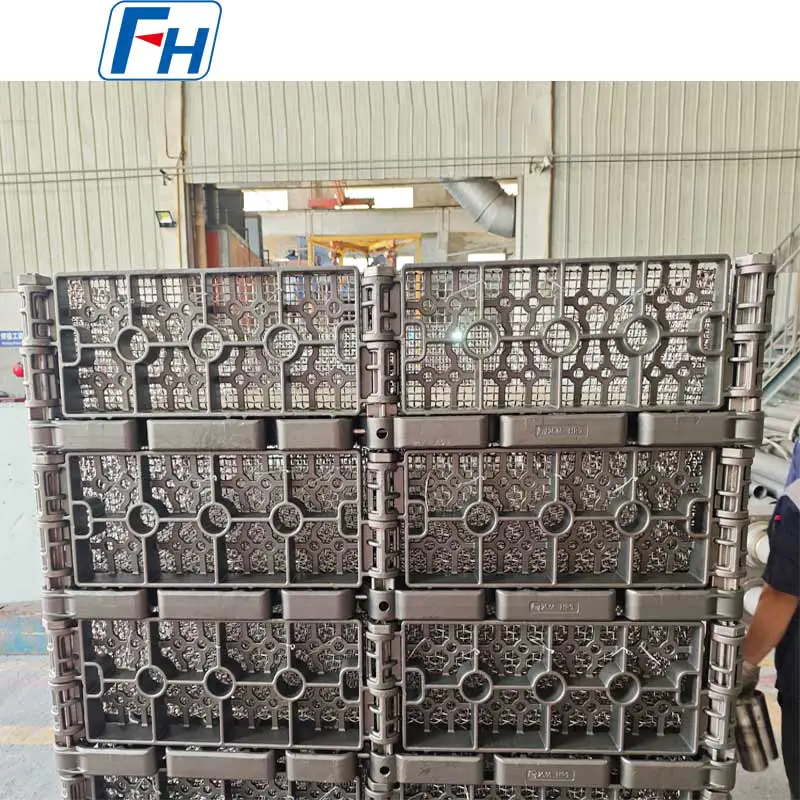

Structură cu rețea deschisă
Designul cu grilă deschisă oferă o cantitate mare de spațiu liber în jurul pieselor încărcate.
Acest lucru este important pentru dispozitivele de tratament termic, deoarece coșul în sine nu ar trebui să obstrucționeze în mod inutil atmosfera cuptorului sau fluxul de căldură.

Structura deschisă poate suporta:

• Circulația atmosferei cuptorului

• Transfer de căldură în jurul pieselor de prelucrat

• Fluxul mediu de răcire

• Reduceți masa inutilă a dispozitivului de fixare

• Inspecție vizuală mai ușoară a componentelor încărcate


Modelul de deschidere și pozițiile de sprijin intern pot fi ajustate în funcție de dimensiunea și forma pieselor care sunt prelucrate.

HR9 Material rezistent la caldura
Acest cos este fabricat din aliaj HR9 rezistent la caldura.
Corpurile de tratare termică trebuie să reziste în mod repetat la temperaturi ridicate, dilatare termică, încărcare mecanică și cicluri de răcire. Prin urmare, selecția materialului afectează în mod direct stabilitatea dispozitivului de fixare și performanța serviciului.
Pentru un coș de tratament termic, materialul trebuie selectat în funcție de mediul de lucru complet, inclusiv:

• Temperatura cuptorului

• Atmosfera cuptorului

• Timp de încălzire

• Metoda de răcire

• Încărcare per coș

• Numărul de cicluri termice

• Distribuția piesei de prelucrat


FH® Alloy poate fabrica, de asemenea, dispozitive similare de încărcare a cuptorului din materiale alternative rezistente la căldură, atunci când este necesar.

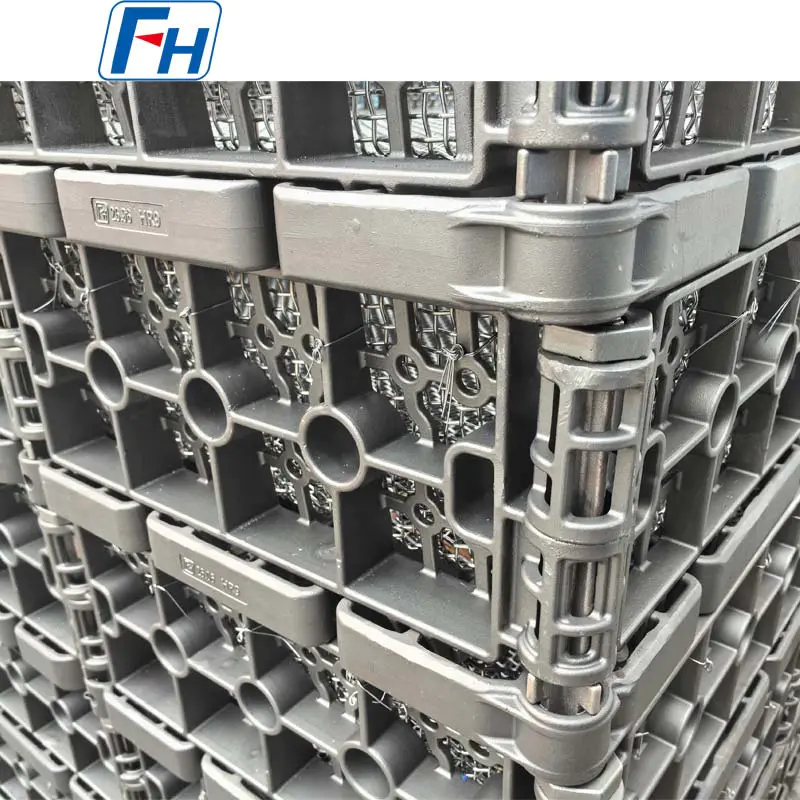

Construcție cu cadru armat
Coșurile mari ale cuptorului se pot distorsiona treptat dacă structura nu este proiectată corespunzător.
Acest design folosește un cadru ranforsat cu mai multe intersecții și secțiuni de sprijin pentru a distribui încărcarea prin coș.
În loc să se bazeze doar pe secțiuni mai groase, un dispozitiv de fixare a cuptorului ar trebui să echilibreze:
Rezistență mecanică Stabilitate termică Fixare Greutate Flux de căldură
Acest lucru este deosebit de important pentru coșurile mari care sunt stivuite, ridicate și expuse în mod repetat la temperaturi ridicate.

Proiectat pentru cicluri repetate ale cuptorului
În timpul producției, coșurile de tratament termic sunt expuse în mod repetat la:
Încărcare → Încălzire → Menținere → Răcire → Descărcare
În timpul utilizării pe termen lung, corpurile de iluminat pot experimenta fluaj la temperatură ridicată, oboseală termică, oxidare și modificări dimensionale.
Prin urmare, designul structural al coșului este dezvoltat nu numai pentru capacitatea de încărcare inițială, ci și pentru operarea industrială repetată.
FH® Alloy poate optimiza geometria cadrului și pozițiile de sprijin în funcție de condițiile reale de lucru ale clientului.

Aplicații de tratament termic
Coșurile mari ale cuptorului HR9 pot fi personalizate pentru manipularea diferitelor piese industriale, inclusiv:

• Unelte

• Arborii

• Inele

• Componentele rulmentului

• Componente auto

• Piese de transmisie

• Componente forjate

• Piese de utilaje

• Componente metalice care necesită tratament termic în serie


D pot fi incorporate diferite suporturi de incarcare in functie de geometria componentei.

Aplicații la cuptor
Acest tip de coș de încărcare a cuptorului poate fi adaptat pentru diferite echipamente industriale de tratament termic, inclusiv:

• Cuptoare de lot

• Cuptoare de atmosferă

• Cuptoare de recoacere

• Cuptoare de călire

• Cuptoare de carburare

• Cuptoare de călire

• Linii de tratament termic continuu

• Alte sisteme industriale de prelucrare termică


Structura exactă a dispozitivului de fixare ar trebui să fie potrivită cu cuptorul și procesul specific, mai degrabă decât să fie selectată numai după dimensiunile exterioare.

Fabricare de coșuri personalizate pentru cuptor
FH® Alloy acceptă producția de accesorii pentru cuptoare complet personalizată.

Clienții pot oferi:
Desen 2D / Model 3D / Eșantion existentă / Informații despre cuptor
Putem personaliza:

• Lungime totală

• lățime

• Înălțime

• Clasa materialului

• Structura cadrului

• Dispunerea grilei

• Poziții de întărire

• Suporturi de încărcare

• Stivuirea interfețelor

• Puncte de ridicare

• Caracteristici de localizare


Dacă un dispozitiv existent a suferit distorsiuni sau fisuri, clienții pot furniza și fotografii ale coșului folosit pentru evaluarea structurală.

Informații pentru cotație
Pentru un proiect de coș de cuptor personalizat, vă rugăm să furnizați cât mai multe informații posibil:
Informații despre cuptor

• Tipul cuptorului

• Dimensiunile camerei

• Temperatura de lucru

• Temperatura maxima

• Atmosfera cuptorului

• Ciclul de încălzire

• Metoda de răcire


Informații despre piesa de prelucrat

• Dimensiunile piesei

• Greutate parțială

• Numărul de piese pe strat

• Încărcare totală per coș

• Aranjament de încărcare


Informații despre fix

• Dimensiunile necesare coșului

• Numărul de straturi de stivuire

• Desene existente

• Fotografii coș existente

• Material preferat


Aceste detalii ajută la determinarea unei combinații adecvate de material, structură și greutate.

Procesul de fabricație
Coșurile personalizate de tratament termic pot implica următoarele etape de producție:
Revizuire tehnică → Confirmare desen → Pregătire material → Turnare → Prelucrare → Asamblare → Inspecție → Ambalare
Pentru coșurile mari stivuibile, controlul dimensional la zonele de localizare și stivuire este deosebit de important pentru ca mai multe coșuri să poată fi asamblate corect.

Inspecție de calitate
În funcție de cerințele proiectului, inspecția poate include:

• Dimensiuni de gabarit

• Geometria cadrului

• Interfață de stivuire

• Alinierea structurală

• Dimensiuni de montare cheie

• Starea suprafeței

• Potrivire de asamblare


Cerințele de inspecție specifice clientului pot fi discutate înainte de producție.

Materiale disponibile rezistente la căldură
Pe lângă HR9, FH® Alloy poate produce coșuri pentru cuptoare și dispozitive de tratare termică din materiale precum:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• Alte aliaje rezistente la căldură

• Aliaje pe bază de nichel


Materialul final trebuie selectat în funcție de temperatura reală, atmosferă, metoda de răcire și condițiile de încărcare mecanică.

Dispozitive personalizate de tratare termică din aliaj FH®
FH® Alloy este specializată în scule de cuptor rezistente la căldură pentru aplicații industriale de tratament termic.

Gama noastră de produse personalizate include:

• Coșuri pentru tratament termic

• Coșuri de încărcare a cuptorului

• Tavi de tratament termic

• Rafturi pentru tratament termic

• Tavi de baza

• Instalații pentru cuptorul de groapă

• Corpuri personalizate pentru cuptor


Producția se poate baza pe desenele clienților sau pe cerințele reale de funcționare a cuptorului.

Solicitați un coș personalizat pentru cuptor
Aveți nevoie de un nou coș de încărcare pentru tratament termic sau de un dispozitiv de înlocuire?
Trimiteți aliajul FH® dvs.:
Desen Dimensiuni cuptor Temperatura de lucru Atmosferă Metodă de răcire Dimensiunea piesei de prelucrat Capacitate de încărcare
Echipa noastră poate evalua condițiile de funcționare și poate dezvolta un dispozitiv adecvat de încărcare a cuptorului.
FH® Alloy
Dispozitive personalizate de tratare termică și componente din aliaj rezistente la căldură

Întrebări frecvente
Î1: Care este dimensiunea acestui coș de tratament termic?
Cosul masoara:
1380 × 1230 × 280 mm
Sunt disponibile dimensiuni personalizate.

Q2: Ce material este folosit?
Acest produs este fabricat din aliaj HR9 rezistent la căldură.

Î3: Aceste coșuri pot fi stivuite?
Da. Coșul folosește o configurație stivuabilă, astfel încât mai multe unități pot fi asamblate vertical în interiorul cuptorului.

Î4: Poate fi schimbată structura internă de sprijin?
Da. Pozițiile de sprijin, deschiderile și geometria cadrului pot fi ajustate în funcție de piesa de prelucrat.

Î5: Puteți reproduce coșul nostru de cuptor existent?
Da. FH® Alloy poate fabrica conform desenelor clientului, modelelor 3D sau mostrelor de dispozitive existente.

Î6: Puteți proiecta un dispozitiv de fixare dacă oferim doar informații despre cuptor?
Da. Dimensiunile cuptorului, temperatura de funcționare, atmosfera, condițiile de răcire și informațiile de încărcare pot fi folosite ca bază pentru dezvoltarea dispozitivului de fixare.

Î7: Sunt disponibile alte aliaje rezistente la căldură?
Da. Opțiunile de materiale includ 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT și alte aliaje rezistente la căldură.
