1.4852 + 310S Dispozitiv de tratament termic cu cadru triunghiular | Aliaj FH®

1.4852 Dispozitiv de tratare termică cu cadru triunghiular 310S
1176 × 1000 × 1090 mm Dispozitiv personalizat pentru cuptor pentru tratament termic
Aliaj FH® produce dispozitive personalizate de tratament termic și unelte pentru cuptoare la temperatură înaltă pentru aplicații industriale de tratament termic.

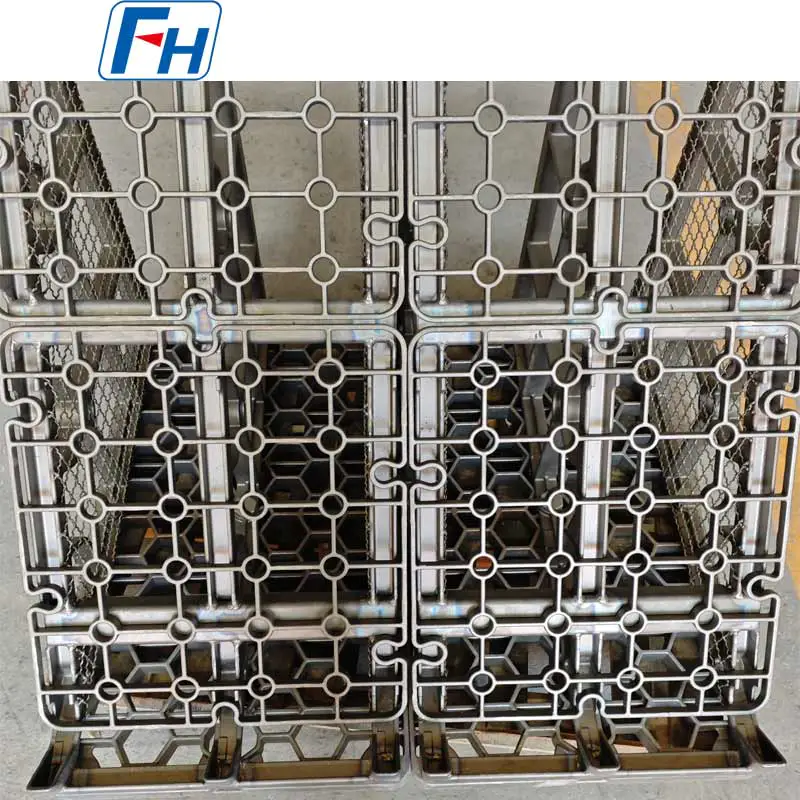

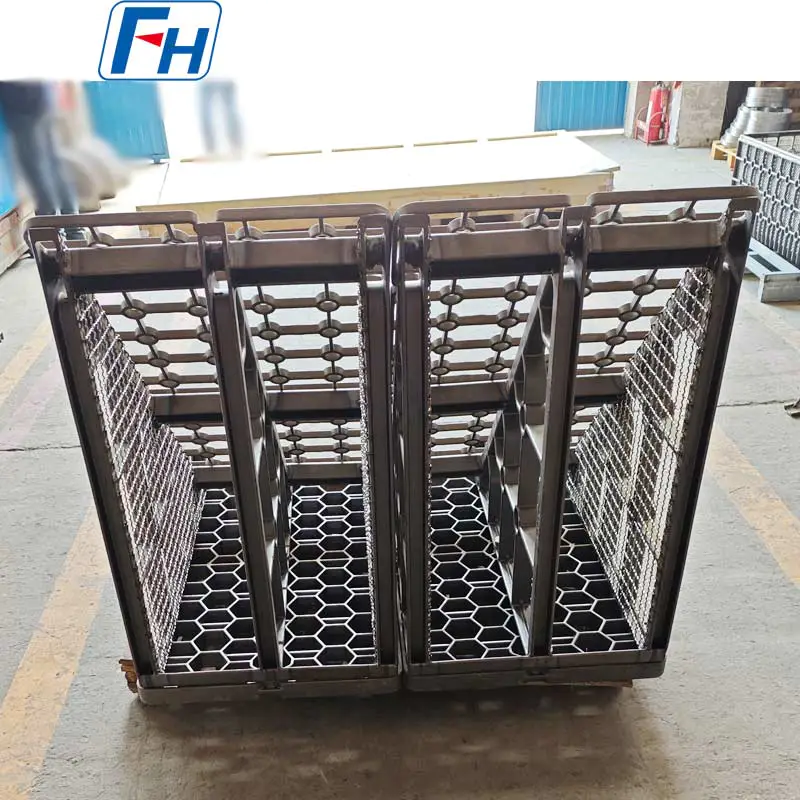

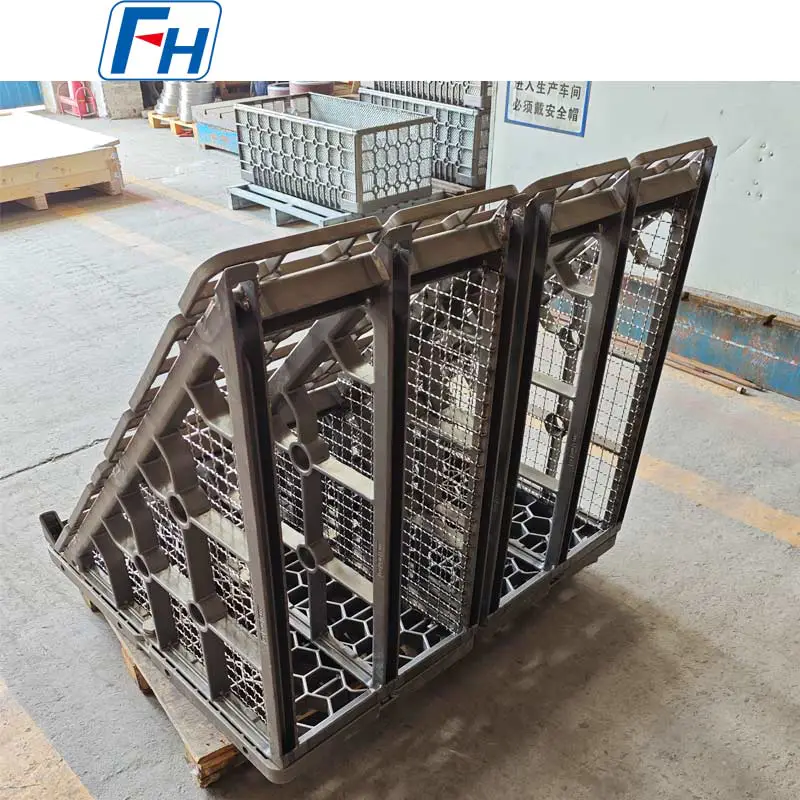

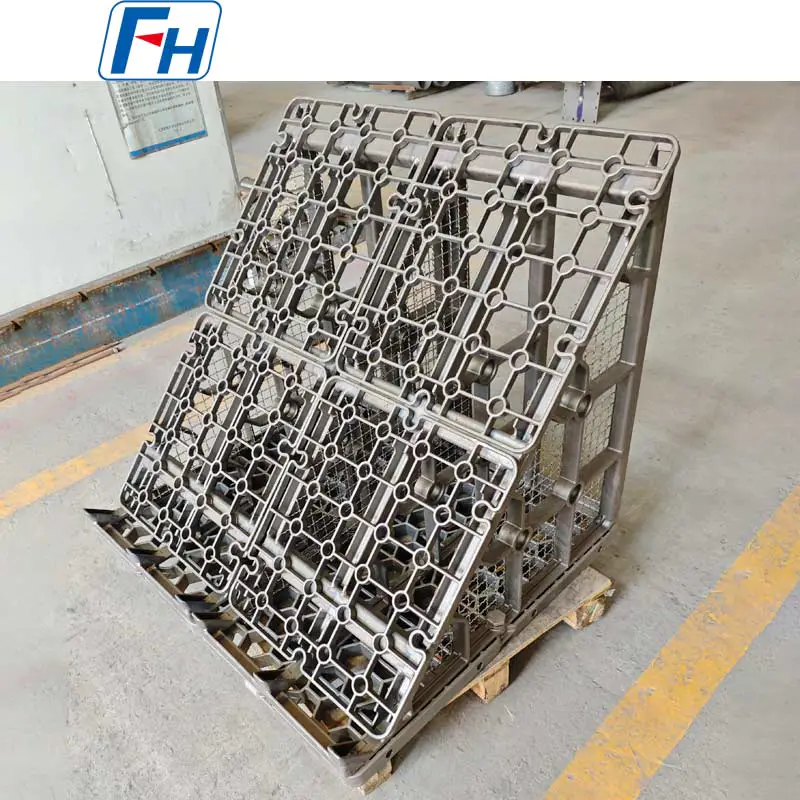

Acest dispozitiv personalizat de tratament termic cu cadru triunghiular este fabricat dintr-o combinație de aliaj rezistent la căldură 1.4852 și oțel inoxidabil 310S, cu dimensiuni totale de 1176 × 1000 × 1090 mm.
Dispozitivul adoptă un design structural deschis cu secțiuni de susținere întărite, oferind o poziționare stabilă pentru piesele de prelucrat, menținând în același timp spațiu suficient pentru circulația atmosferei cuptorului și transferul de căldură.
Configurația sa cu cadru triunghiular este proiectată în conformitate cu aranjamentul piesei de prelucrat și cerințele de încărcare a cuptorului ale clientului.
FH® Alloy poate personaliza materialul, dimensiunile, pozițiile suportului, structura de încărcare și geometria generală a dispozitivului de fixare în funcție de condițiile reale de funcționare.

Specificațiile produsului

Design cu cadru triunghiular
Spre deosebire de coșul sau tava convențională pentru tratament termic, acest produs folosește o configurație structurală cu cadru triunghiular.
Geometria este dezvoltată în funcție de cerințele specifice de încărcare ale clientului și oferă poziții de sprijin dedicate pentru piesele care sunt tratate termic.

Designul cu cadru triunghiular poate ajuta la realizarea:

• Poziţionare stabilă a piesei de prelucrat

• Utilizarea eficientă a spațiului de fixare

• Distanță controlată între piesele de prelucrat

• Rigiditate structurală bună

• Circulație în atmosferă a cuptorului deschis

• Încărcare și descărcare convenabilă


Unghiul, distanța dintre suport și aspectul structural pot fi toate reproiectate pentru diferite componente.

1.4852 310S Combinație de materiale
Acest dispozitiv de tratament termic folosește 1.4852 și 310S în diferite secțiuni structurale.
Utilizarea a două materiale permite ca designul dispozitivului de fixare să se potrivească cu diferitele cerințe termice și structurale ale componentelor individuale.

1.4852 Aliaj rezistent la căldură
1.4852 este utilizat în mod obișnuit pentru dispozitivele de fixare a cuptorului de înaltă temperatură și componentele structurale.
Caracteristicile tipice relevante pentru aplicațiile cuptorului includ:

• Rezistență bună la temperatură ridicată

• Rezistență bună la oxidare
• Stabilitate dimensională bună

• Potrivit pentru cicluri repetate de încălzire

• Performanță bună în medii de cuptoare industriale


Oțel inoxidabil 310S
310S este utilizat pe scară largă pentru componentele fabricate rezistente la căldură datorită combinației sale de:

• Rezistență la oxidare la temperaturi ridicate

• Sudabilitate bună

• Performanță bună de fabricație

• Adecvarea pentru componentele structurale ale cuptorului


Alegerea materialului ar trebui să se bazeze întotdeauna pe întregul mediu de operare, mai degrabă decât pe temperatură.

Structură deschisă pentru circulația căldurii și a atmosferei
Dispozitivele pentru tratament termic trebuie să susțină piesele de prelucrat fără a bloca inutil atmosfera cuptorului sau transferul de căldură.
Prin urmare, acest dispozitiv folosește o structură cu cadru deschis, cu zone mari de curgere liberă între secțiunile structurale.

Designul poate ajuta la furnizarea:

• Circulație mai bună a atmosferei cuptorului

• Expunerea mai uniformă a pieselor de prelucrat

• Transfer eficient de căldură

• Flux îmbunătățit al mediului de răcire

• Reducerea masei inutile de fixare


Pentru diferite piese de prelucrat, FH® Alloy poate regla densitatea suportului și aranjamentul deschiderii.

Structură întărită pentru serviciu la temperatură înaltă
Corpurile industriale de tratare termică funcționează sub solicitări termice și mecanice repetate.

În timpul service-ului, dispozitivul poate prezenta:

• Expansiunea termică

• Contractia termica

• Fluaj la temperatură ridicată

• Oxidare

• Încărcare mecanică

• Oboseala termica

• Schimbarea dimensională pe termen lung


Din acest motiv, proiectarea dispozitivului de fixare ar trebui să ia în considerare atât rezistența la temperatură ridicată, cât și stabilitatea structurală.
Secțiunile armate ale acestui dispozitiv de fixare cu cadru triunghiular sunt aranjate pentru a susține piesele încărcate, menținând în același timp suficient spațiu deschis în jurul pieselor de prelucrat.

Proiectat în jurul piesei de prelucrat
Un dispozitiv personalizat de tratament termic nu trebuie proiectat numai în funcție de dimensiunile cuptorului.
Piesele de prelucrat reale sunt la fel de importante.

FH® Alloy poate proiecta suporturi de fixare în funcție de:

• Forma părții

• Diametrul piesei

• Lungimea părții

• Greutate individuală a părții

• Numărul de piese pe dispozitiv

• Orientare obligatorie

• Spațiere necesară

• Metoda de încărcare și descărcare


Acest lucru permite structurii dispozitivului de fixare să se potrivească cu procesul de producție real, mai degrabă decât să utilizeze un design generic de coș.

Aplicații adecvate de tratament termic
Acest tip de dispozitiv personalizat de tratament termic poate fi proiectat pentru prelucrare:

• Unelte

• Arborii

• Inele

• Mâneci

• Bucșe

• Componente auto

• Piese de transmisie

• Componente forjate

• Piese mecanice

• Alte componente metalice de precizie


Dispunerea suportului poate fi modificată pentru diferite geometrii ale componentelor.

Aplicații la cuptor
Corpurile personalizate de tratare termică cu cadru triunghiular pot fi dezvoltate pentru diferite sisteme de cuptoare industriale, inclusiv

• Cuptoare de carburare

• Cuptoare de atmosferă

• Cuptoare de călire

• Cuptoare de recoacere

• Cuptoare de tratament termic pe lot

• Sisteme de cuptor continuu

• Alte echipamente industriale de prelucrare termică


Pentru carburare și alte aplicații în atmosferă controlată, structura dispozitivului de fixare trebuie evaluată împreună cu temperatura, atmosfera, timpul ciclului, sarcina și metoda de răcire.

Fabricare personalizată de dispozitive de tratare termică
FH® Alloy acceptă atât dezvoltarea de noi corpuri de iluminat, cât și fabricarea de dispozitive de înlocuire.

Clienții pot oferi:

• Desene 2D

• Modele 3D

• Mostre de dispozitive existente

• Fotografii cu dispozitive folosite

• Dimensiunile cuptorului

• Informații despre piesa de prelucrat

• Condiții de funcționare


Putem personaliza:

• Dimensiuni totale de fixare

• Geometrie structurală

• Clasa materialului

• Combinație de materiale

• Posturi de sprijin

• Structura de armare

• Distanța dintre piese de prelucrat

• Se încarcă configurația

• Poziții de ridicare

• Caracteristici de localizare


Proiectarea dispozitivului pe baza condițiilor de funcționare
Pentru un nou dispozitiv personalizat de tratament termic, vă recomandăm să furnizați următoarele informații.

Condițiile cuptorului

• Tipul cuptorului

• Dimensiunile camerei cuptorului

• Temperatura de lucru

• Temperatura maxima

• Atmosfera cuptorului

• Ciclul de încălzire

• Metoda de răcire


Condiții de încărcare

• Dimensiunile piesei de prelucrat

• Greutatea piesei de prelucrat

• Cantitate pe dispozitiv

• Greutate totală de încărcare

• Orientarea piesei de prelucrat

• Metoda de încărcare


Informații despre dispozitive existente

• Desen existent

• Model 3D

• Fotografii cu fixare

• Material actual

• Probleme de deformare sau fisurare existente


Pe baza acestor informații, FH® Alloy poate evalua combinația adecvată de material, structură și greutatea dispozitivului de fixare.

Procesul de fabricație
Un dispozitiv personalizat de tratament termic cu cadru triunghiular poate implica:
Revizuirea cerințelor → Proiectarea dispozitivului de fixare → Selectarea materialului → Turnare → Prelucrare → Fabricare → Sudare → Asamblare → Inspecție dimensională → Inspecție finală
Pentru un dispozitiv mare care măsoară 1176 × 1000 × 1090 mm, controlul geometriei generale și precizia poziției suportului este deosebit de important.

Inspecție de calitate
Înainte de expediere, articolele cheie de inspecție pot include:

• Dimensiuni de gabarit

• Geometria dispozitivului de fixare

• Sprijină precizia poziției

• Alinierea structurală

• Stare de sudare

• Potrivire de asamblare

• Starea suprafeței

• Dimensiuni critice de localizare


Cerințe suplimentare de inspecție pot fi furnizate conform specificațiilor clientului.

Alte materiale disponibile
Pe lângă 1.4852 310S, FH® Alloy produce dispozitive de tratare termică din diferite aliaje de temperatură înaltă, inclusiv:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• HR9

• Aliaje rezistente la căldură pe bază de nichel

• Alte materiale specificate de client


Materialul final trebuie selectat în funcție de temperatura reală, atmosferă, procesul de răcire și sarcina mecanică.

De ce să alegeți aliajul FH®?
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy) este specializată în dispozitive personalizate de tratament termic și componente pentru cuptoare de înaltă temperatură.

Gama noastră de producție include:

• Dispozitive de tratament termic

• Coșuri pentru tratament termic

• Tavi de tratament termic

• Tavi de baza

• Instalații pentru cuptorul de groapă

• Accesorii de încărcare a cuptorului

• Componente personalizate rezistente la căldură


Putem fabrica în funcție de desenele clienților sau putem dezvolta un dispozitiv de fixare în funcție de cerințele reale ale cuptorului și ale piesei de prelucrat.

Solicitați un dispozitiv personalizat de tratament termic
Căutați un dispozitiv de înlocuire pentru cuptor sau dezvoltați o nouă soluție de încărcare?
Trimiteți aliajul FH® dvs.:
Desen Tip cuptor Temperatura de functionare Atmosfera cuptor Metoda de racire Dimensiuni piesa de prelucrat Greutate de incarcare
Echipa noastră de ingineri poate evalua condițiile de funcționare și poate oferi o soluție personalizată de dispozitiv de tratare termică.
FH® Alloy
Dispozitive personalizate de tratare termică și componente din aliaj de înaltă temperatură

Întrebări frecvente
Î1: Din ce este fabricat acest dispozitiv de tratament termic?
Acest dispozitiv este fabricat dintr-o combinație de aliaj 1.4852 rezistent la căldură și oțel inoxidabil 310S.

Î2: Care sunt dimensiunile totale?
Masurile de fixare:
1176 × 1000 × 1090 mm
Dimensiunile personalizate sunt disponibile.

Î3: De ce se numește dispozitiv de tratare termică cu cadru triunghiular?
Dispozitivul folosește un aranjament structural bazat pe geometria suportului triunghiular, mai degrabă decât o configurație convențională de coș sau tavă. Structura este proiectată conform suportului necesar piesei de prelucrat și aranjamentului de încărcare.

Î4: Pozițiile de sprijin pot fi personalizate?
Da. Pozițiile de sprijin, distanța și geometria structurală pot fi reproiectate în funcție de piesele de prelucrat ale clientului.

Î5: Puteți fabrica conform dispozitivului nostru existent?
Da. FH® Alloy poate fabrica conform desenelor, modelelor 3D, mostrelor sau dimensiunilor dispozitivelor existente.

Î6: FH® Alloy poate proiecta un dispozitiv de fixare dacă nu avem un desen?
Da. Clienții pot furniza informații despre cuptor, condiții de funcționare, dimensiunile piesei de prelucrat și cerințele de încărcare. Putem dezvolta o structură de fixare adecvată pentru confirmare.

Q7: Pot fi folosite alte materiale?
Da. În funcție de condițiile de funcționare, pot fi luate în considerare materiale precum 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT și HR9.
