Tavă de bază pentru cuptor de tip puț FH® | Suport inferior pentru cuptoare de tip groapă/puț

FH® Tavă de bază pentru cuptor de tip pui

Beneficii cheie

• Capacitate portantă la sarcină grea
  Structura nervură întărită și picioarele de susținere plasate strategic distribuie greutatea în mod uniform – susține stive înalte de piese sau coșuri multiple fără a se lăsa în centru.
• Material cu rezistență ridicată la fluaj
  Aliajele rezistente la căldură 1.4849, 310S sau 1.4828 mențin stabilitatea dimensională la 850–1050°C – fără deformare progresivă pe parcursul a sute de cicluri.
• Circulația gazului optimizată
  Picioarele ridicate creează un spațiu între tavă și fundul cuptorului - permit gazului fierbinte sau atmosferei să curgă sub stratul cel mai de jos pentru o încălzire uniformă.
• Anti-Carburizare / Anti-nitrurare
  Aliajele cu conținut ridicat de siliciu (1.4849 / 1.4828) rezistă pătrunderii carbonului și azotului – prelungește durata de viață în atmosfere agresive.
• Formă și dimensiune personalizate
  Circular sau dreptunghiular – potrivite precis cu diametrul sau dimensiunile interior ale cuptorului dumneavoastră. Opțiuni segmentate pentru diametre mari.



Specificatii tehnice

De ce să alegeți tăvi de bază FH® Well-type?
1. Fundamentul întregii sarcini
Tava de bază susține totul deasupra ei. Dacă se lasă, crapă sau eșuează, întregul lot este compromis - piesele se pot răsturna, coșurile se pot lega și încălzirea devine neuniformă. Tăvile de bază FH® sunt proiectate special pentru acest rol critic.

2. Ghid de selecție a materialelor

3. Caracteristici de design care contează

4. Anti-Carburizare = Durată de viață mai lungă

• În cuptoarele de cementare, carbonul pătrunde și fragilizează tăvile obișnuite. FH® utilizează:
• Aliaje cu conținut ridicat de siliciu (1.4828, 1.4849) – siliciul formează o barieră împotriva difuziei carbonului
• Tratament de pre-oxidare – creează un strat stabil de Cr₂O₃ / SiO₂
• Suprafețe netede – reduce aderența carbonului și acumularea de funingine

Aplicații

• Cuptoare de cementare tip puț / groapă
• Cuptoare de recoacere de tip pui
• Cuptoare de călire de tip puț (temperatură medie-înaltă)
• Cuptoare de nitrurare cu gaz de tip puț (cu 310S sau 1.4849)
• Piese: roți dințate mari, arbori, inele, matrițe, scule, tuburi lungi, piese turnate grele

Tabel de grade materiale:

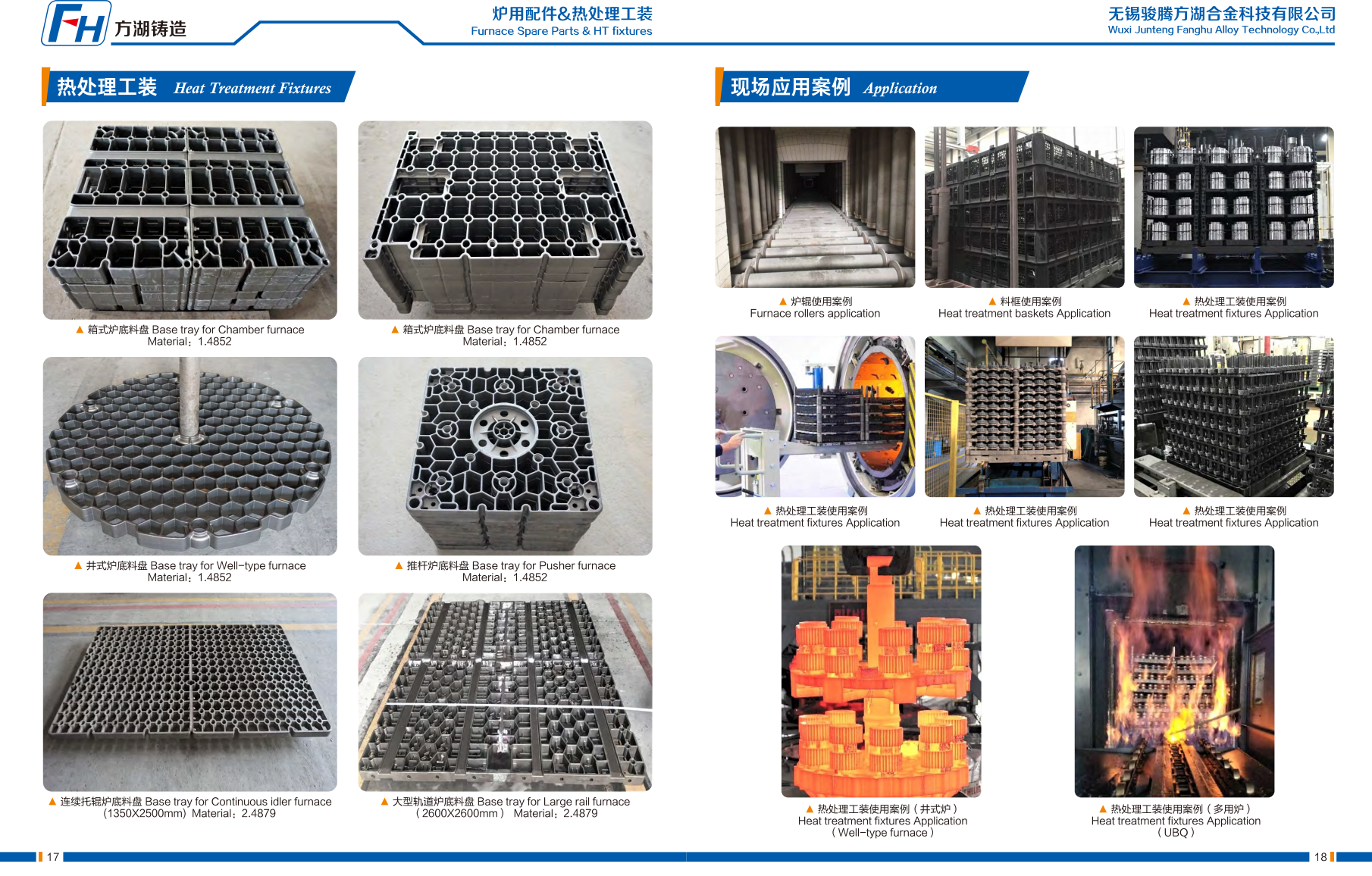

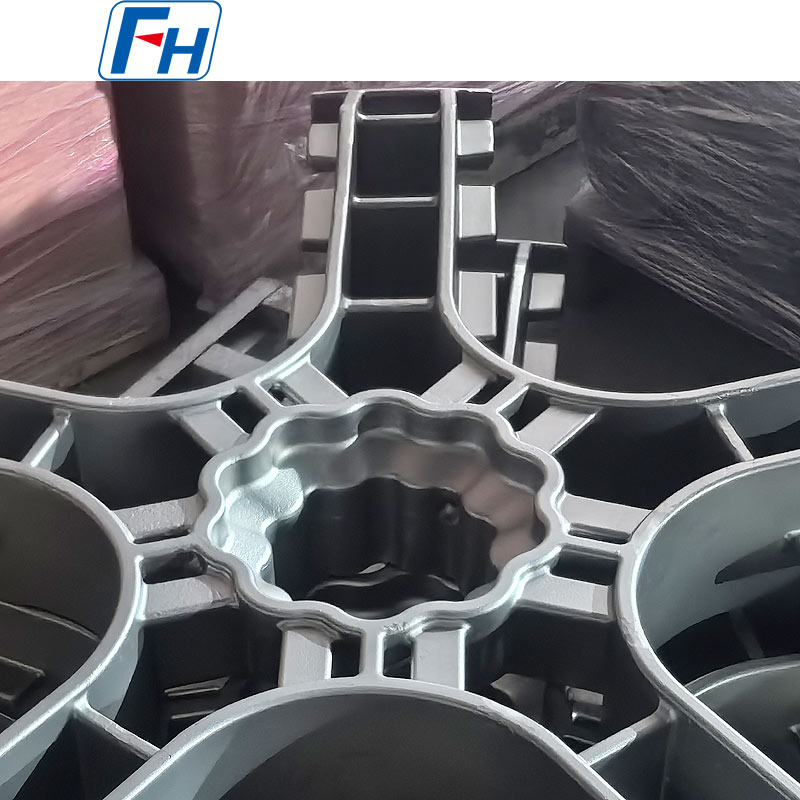

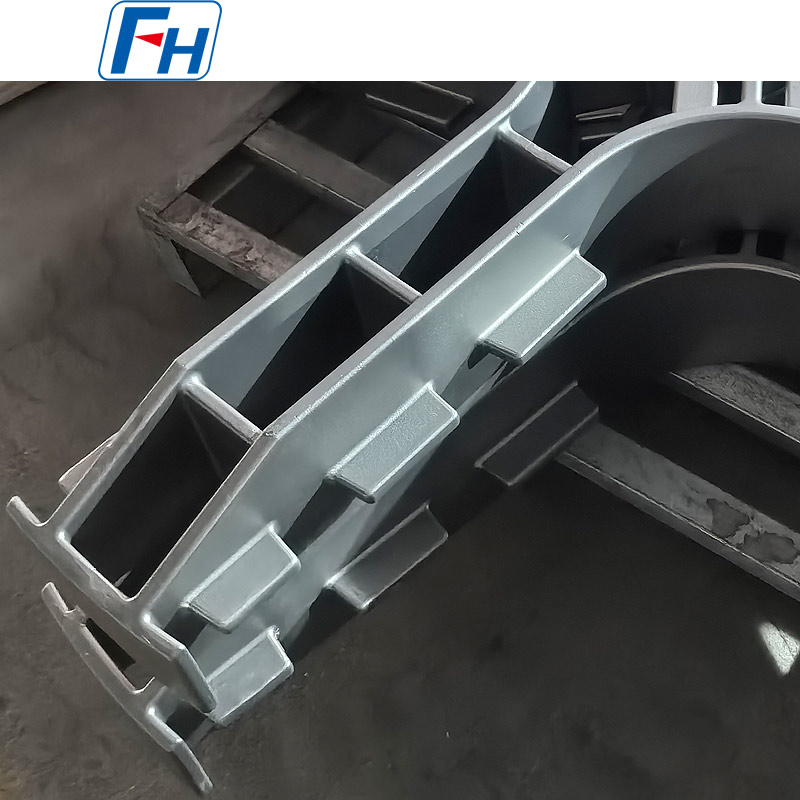

Fotografii autentice ale tăvilor de bază pentru tratament termic FH®

Procesul de comandă

• Asigurați diametrul interior al cuptorului (sau lungimea x lățime) și adâncimea
• Împărtășiți greutatea maximă a sarcinii și temperatura de funcționare
• Specificați atmosfera (aer, cementare, endogaz, azot, amoniac)
• FH® propune calitatea materialului, modelul grilajului, înălțimea piciorului și aspectul nervurilor
• Productie: 10-20 zile lucratoare
• Livrarea include: MTC, raport de verificare a planeității, ghid de instalare

Întrebări frecvente:

Î1: De ce am nevoie de o tavă de bază specială pentru cuptorul meu de tip pui? Nu pot folosi doar un coș obișnuit pe podeaua cuptorului?
R: Plasarea coșurilor direct pe podeaua cuptorului blochează circulația gazului sub stratul inferior, provocând încălzire neuniformă. De asemenea, concentrează toată greutatea pe o zonă mică de contact. Tăvile de bază FH® au picioare ridicate pentru fluxul de gaz și nervuri întărite pentru a distribui uniform sarcinile grele - prevenind atât încălzirea neuniformă, cât și defectarea prematură a tăvii.

Î2: Ce material recomandați pentru un cuptor de cementare de tip puț la 930°C cu o sarcină totală de 1200 kg?
R: 1,4849 este recomandarea noastră. Oferă cea mai bună rezistență la fluaj și anti-carburare pentru sarcini grele la 930°C. Durată de viață estimată: 400–600 de cicluri. 310S ar fi limită la acea sarcină și temperatură - așteptați-vă la o scădere după 150-200 de cicluri. Vă putem oferi o analiză a costurilor ciclului de viață pentru a vă ajuta să decideți.

Î3: Cum curăț și întrețin tava de bază?
R: La fiecare 100–150 de cicluri, scoateți tava în timpul opririi programate și exploziți ușor mărgele (sticlă, ≤0,3 MPa) pentru a îndepărta funinginea de carbon și calcarul. Verificați planeitatea pe o suprafață plană. Dacă abaterea depășește 5 mm peste 1000 mm, luați în considerare înlocuirea sau repararea. Nu loviți și nu îndreptați cu căldură - acest lucru introduce puncte de stres care duc la crăpare.

Q4: Cuptorul meu de tip puț are un diametru de 1400 mm. Puteți face o tavă de bază dintr-o singură bucată?
R: Pentru diametre de peste 1000 mm, recomandăm de obicei modele segmentate (3–4 piese interconectate). Segmentele sunt mai ușor de instalat prin deschiderea superioară fără a intra în cuptor. De asemenea, ele gestionează mai bine expansiunea termică decât o singură bucată mare. Da, putem face, de asemenea, dintr-o singură bucată dacă cuptorul dvs. permite acces lateral sau de jos - vă rugăm să confirmați metoda de acces.

Î5: Această tavă de bază poate fi utilizată într-un cuptor de nitrurare cu gaz de tip puț?
A: Da. Pentru nitrurarea gazoasă (500–580°C), vă recomandăm 310S sau 1,4849. Ambele rezistă fragilizării prin nitrurare mai bine decât cele mai mici. Rețineți că toate tăvile din oțel inoxidabil vor dezvolta un strat de nitrură de suprafață în timp - se recomandă curățarea regulată la fiecare 50-80 de cicluri. Pentru nitrurarea ionică (plasmă), vă recomandăm suprafețe netede și margini rotunjite pentru a reduce arcul.

Î6: Care este garanția dvs. și furnizați certificate de material?
R: 12 luni împotriva defectelor de fabricație (fisuri de sudură, defecte de turnare, defecte de material). Fluajul normal, carburarea/nitrurarea suprafeței și lăsarea treptată sunt considerate uzură normală – nu sunt acoperite. Fiecare tavă de bază vine cu un certificat de testare a materialelor (MTC) pentru trasabilitate completă. Rapoartele de inspecție de sudură sunt disponibile la cerere.
