Tub radiant Cr25Ni35 în formă de U – Ø124 × Ø108 × 1597 mm

Ansamblu de tub radiant personalizat rezistent la căldură pentru cuptoare industriale | Aliaj FH®
Aliaj FH® produce tuburi radiante Cr25Ni35 în formă de U pentru cuptoare industriale, cuptoare de tratament termic și alte sisteme de încălzire la temperatură înaltă.

Acest tub radiant personalizat de tip U este fabricat din aliaj Cr25Ni35 cu un conținut ridicat de crom și nichel, rezistent la căldură, cu o specificație a tubului de Ø124 × Ø108 × 1597 mm.

Ansamblul complet poate fi furnizat cu blocuri de izolație, plăci de bază de montare și componente de instalare personalizate, făcându-l potrivit pentru construcția de cuptoare noi, precum și înlocuirea ansamblurilor de tuburi radiante existente.

Specificațiile produsului

Dimensiunile tubului radiant în formă de U
Specificația principală a tubului pentru acest produs este:
Ø124 × Ø108 × 1597 mm
Dimensiunile tipice care pot fi personalizate includ:

• OD – Diametrul exterior al tubului

• ID – Diametrul interior al tubului

• L – Lungimea tubului

• C – Distanța Centrală

• H – Înălțimea totală

• R – Raza de curbură în U

• Dimensiunile plăcii de montare

• Pozițiile orificiilor de montare

• Dimensiuni bloc izolator

• Dimensiunile conexiunii


Toate dimensiunile structurale pot fi fabricate conform desenului tehnic al clientului, aspectului cuptorului sau eșantionului existent.

Aliaj Cr25Ni35 rezistent la căldură
Cr25Ni35 este un aliaj rezistent la căldură cu conținut ridicat de Cr și Ni, potrivit pentru componentele cuptoarelor industriale expuse la funcționare prelungită la temperaturi înalte.

Pentru aplicațiile cu tub radiant, principalele sale avantaje includ:

• Rezistență bună la oxidare la temperaturi înalte

• Stabilitate structurală bună la temperaturi ridicate

• Rezistență adecvată pentru serviciul cuptorului

• Rezistenta la cicluri repetate de incalzire si racire

• Potrivit pentru medii industriale solicitante de încălzire


Durata de viață reală a tubului radiant depinde nu numai de calitatea aliajului, ci și de:

• Temperatura de functionare

• Atmosfera cuptorului

• Condițiile arzătorului

• Frecvența de ciclu termic

• Dimensiunile tubului

• Calitatea sudurii
  Practica de operare a cuptorului


Structură de încălzire radiantă de tip U
Tubul radiant în formă de U este alcătuit din două secțiuni paralele de tub drepte conectate printr-un cot de întoarcere.
În comparație cu un tub drept simplu, acest design oferă o cale de încălzire radiantă mai lungă, menținând în același timp o amprentă de instalare relativ compactă.

Beneficiile cheie includ:

• Suprafață de încălzire radiantă mai mare

• Instalare compactă a cuptorului

• Încălzire indirectă stabilă

• Atmosferă controlată a cuptorului

• Contact direct redus al flăcării cu sarcina

• Personalizare flexibilă la distanță centrală


Acest lucru face ca tuburile radiante în formă de U să fie potrivite pentru multe sisteme industriale de tratament termic și de cuptoare continue.

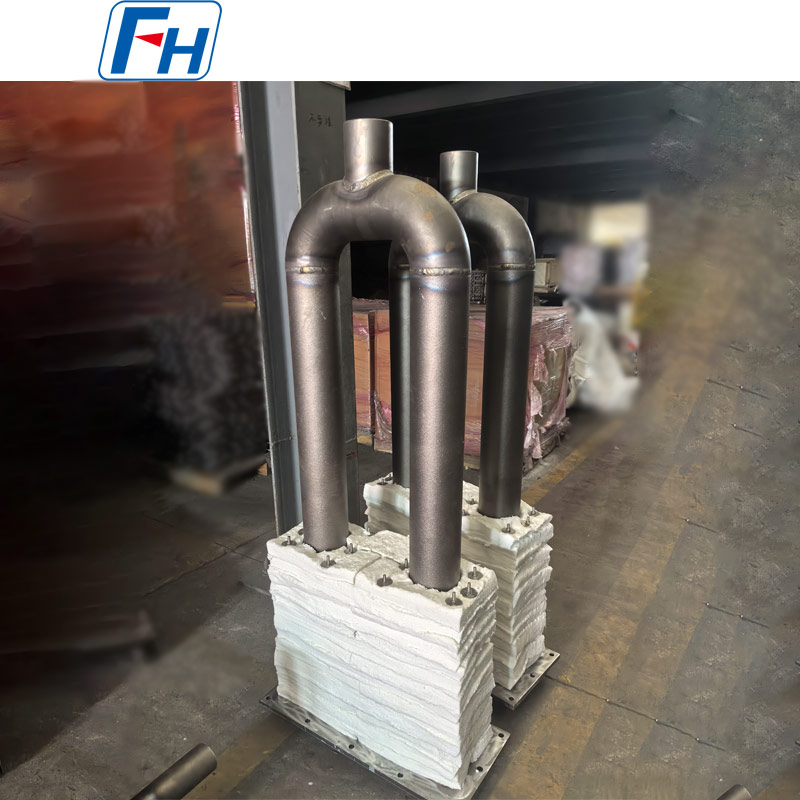

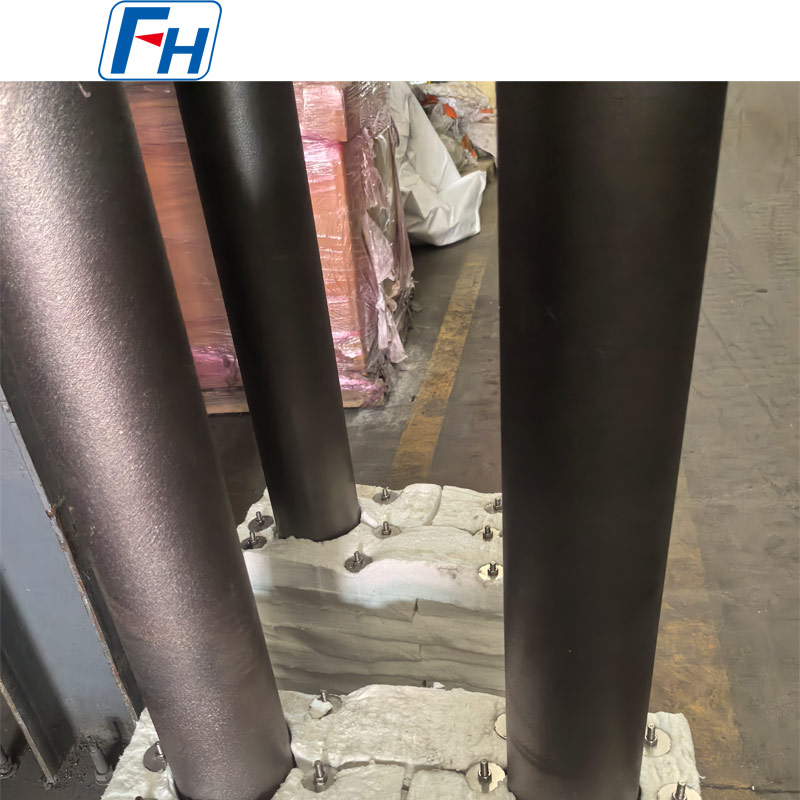

Bloc de izolație și ansamblu de bază de montare
O caracteristică cheie a acestui produs este blocul de izolație integrat și structura de bază de montare.
Tubul radiant poate fi furnizat împreună cu:

• Blocuri de izolare la temperaturi ridicate

• Placa de baza de montare metalica

• Orificii de montare

• Componente suport

• Structură de fixare personalizată


Acest ansamblu complet ajută la simplificarea instalării și înlocuirii cuptorului.
Izolația și structura de montaj pot fi personalizate în funcție de deschiderea cuptorului și dimensiunile de instalare ale clientului.

Proiectat pentru încălzirea indirectă a cuptorului
Tuburile radiante în formă de U sunt utilizate în mod obișnuit în sistemele de cuptoare în care procesul de ardere trebuie să rămână separat de camera de lucru a cuptorului.
Căldura este transferată prin peretele tubului radiant și radiată către sarcina cuptorului.

Acest aranjament de încălzire ajută la asigurarea:

• Distribuție mai uniformă a temperaturii

• Transfer stabil de căldură

• Atmosferă controlată a cuptorului

• Contact direct cu flacără redus

• Funcționare fiabilă continuă a cuptorului


Aplicații tipice
Tuburile radiante Cr25Ni35 în formă de U pot fi utilizate în:

• Cuptoare de tratament termic

• Cuptoare de recoacere

• Cuptoare de călire

• Cuptoare de călire

• Cuptoare de carburare

• Cuptoare continue

• Cuptoare cu vatră cu role

• Cuptoare cu atmosferă protectoare

• Linii de prelucrare a oțelului

• Echipamente de încălzire industrială


Sunt potrivite în special pentru aplicațiile care necesită sisteme de încălzire indirectă la temperatură înaltă personalizate.

Procesul de fabricație
În funcție de desen și structura produsului, producția poate include:
Pregătirea materialului → Producția de tuburi → Fabricarea îndoirii / cotului → Asamblare → Sudare → Fabricare plăci de montare → Ansamblu izolație → Inspecție dimensională → Inspecție finală

Controalele cheie ale producției includ:

• Precizia diametrului tubului

• Dreptatea tubului

• Precizie la distanță centrală

• Geometrie U-bend

• Calitatea sudurii

• Dimensiuni de gabarit

• Alinierea plăcii de montaj

• Se potrivește bloc de izolație


Acești factori afectează în mod direct precizia instalării și performanța serviciului pe termen lung.

Avantajele cheie ale produsului
Cr25Ni35 Material rezistent la căldură
Potrivit pentru medii solicitante de cuptoare industriale.
Specificații personalizate Ø124 × Ø108 × 1597 mm
Fabricat conform cerințelor specifice de instalare a cuptorului.
Structură compactă în formă de U
Oferă o cale extinsă de încălzire fără a necesita spațiu excesiv în cuptor.
Aprovizionare completă pentru asamblare
Tubul radiant, blocurile de izolație și baza de montare pot fi furnizate împreună.
Fabricare bazată pe desen
Dimensiunile și detaliile structurale pot fi personalizate în funcție de desenele clientului.
Capacitate de înlocuire
Tuburile radiante existente pot fi reproduse în funcție de mostre, desene sau dimensiuni măsurate.

Controlul calității
În funcție de cerințele proiectului, inspecția poate include:

• Verificarea materialului

• Inspecția compoziției chimice

• Verificarea diametrului exterior/interior

• Inspecție dimensională

• Inspecție la distanță centrală

• Inspecția sudurii

• Verificarea geometriei curbei

• Verificarea plăcii de montaj

• Inspecție finală a ansamblului


Cerințele speciale de inspecție pot fi confirmate înainte de producție.

De ce să alegeți aliajul FH®?
FH® Alloy este specializată în fabricarea de componente personalizate din aliaj rezistent la căldură pentru cuptoare industriale și echipamente de tratament termic.

Gama noastră de tuburi radiante include:

• Cr25Ni35 Tuburi radiante în formă de U

• Tuburi radiante în formă de U HU

• Tuburi radiante de tip P

• Tuburi radiante de tip I

• Tuburi Radiante drepte

• Tuburi radiante pe gaz

• Tuburi radiante cu forme speciale

• Ansambluri de tuburi radiante personalizate


De asemenea, producem role de cuptor, tuburi turnate centrifuge, dispozitive de tratament termic, tăvi, coșuri și alte componente ale cuptorului.

Solicitați o cotație
Pentru o ofertă corectă, vă rugăm să ne trimiteți:

• Desen tehnic

• Clasa materialului

• Diametrul exterior

• Diametrul interior sau grosimea peretelui

• Lungime totală

• Distanța centrală

• Raza de curbură în U

• Dimensiunile plăcii de montare

• Temperatura de functionare

• Atmosfera cuptorului

• Cantitatea necesară


Trimiteți desenul sau specificațiile tubului radiant existent către FH® Alloy pentru revizuire tehnică și cotație.

Întrebări frecvente
Î1: Puteți fabrica tuburi radiante în formă de U Cr25Ni35 conform desenului nostru?
Da. FH® Alloy acceptă producția complet personalizată, bazată pe desenele clienților, dimensiunile cuptorului și mostrele existente.

Î2: Dimensiunile Ø124 × Ø108 × 1597 mm pot fi modificate?
Da. Diametrul tubului, lungimea, distanța dintre centru, raza de curbură și dimensiunile generale pot fi toate personalizate.

Î3: Puteți furniza blocurile de izolație și placa de montare împreună?
Da. Tubul radiant în formă de U poate fi furnizat ca un ansamblu complet cu blocuri de izolație, plăci de montare și componente de instalare aferente.

Î4: Acest produs poate fi folosit ca tub radiant de înlocuire?
Da. Putem reproduce tuburile radiante existente în funcție de desene, mostre, fotografii sau dimensiuni măsurate.

Î5: Se poate folosi un alt aliaj în loc de Cr25Ni35?
Da. Materialul poate fi selectat în funcție de temperatura reală de funcționare, atmosfera cuptorului, condițiile arzătorului și durata de viață estimată.

Î6: Ce informații sunt necesare pentru cotație?
Este de preferat un desen tehnic. Vă rugăm să furnizați și materialul, dimensiunile, temperatura de funcționare, atmosfera cuptorului și cantitatea.
