Tub radiant în formă de U HU – Ø152,4 × Ø142,8 × 2154,24 mm

Ansamblu de tub radiant personalizat cu diametru mare pentru cuptoare industriale | Aliaj FH®
Aliaj FH® produce tuburi radiante HU în formă de U pentru cuptoare industriale, cuptoare de tratament termic și sisteme de încălzire indirectă la temperatură înaltă.

Acest tub radiant personalizat este fabricat din aliaj rezistent la căldură HU cu o specificație a tubului de Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

Structura în formă de U cu diametru mare oferă o suprafață de încălzire radiantă extinsă, menținând în același timp un aranjament compact de instalare a cuptorului. Produsul poate fi, de asemenea, furnizat ca un ansamblu complet cu blocuri de izolare la temperaturi ridicate, plăci de bază de montare și componente de instalare personalizate.

FH® Alloy acceptă producția OEM în conformitate cu desenele clienților, dimensiunile cuptorului, condițiile de operare și cerințele de înlocuire.

Specificațiile produsului

Dimensiunile tubului radiant în formă de U
Specificația principală a acestui tub radiant este:
Ø152,4 × Ø142,8 × 2154,24 mm

• OD – Diametru exterior: Ø152,4 mm

• ID – Diametru interior: Ø142,8 mm

• Grosimea nominală a peretelui: 4,8 mm

• L – Lungime: 2154,24 mm


Alte dimensiuni structurale pot fi personalizate, inclusiv:

• C – Distanța Centrală

• H – Înălțimea totală

• R – Raza de curbură în U

• Lungimea piciorului drept

• Dimensiunile plăcii de montare

• Pozițiile orificiilor de montare

• Dimensiuni bloc izolator

• Dimensiuni racord intrare/ieșire


Toate dimensiunile pot fi fabricate conform desenelor clientului sau dimensiunilor cuptorului existente.

Aliaj rezistent la căldură HU
HU este un aliaj de aliaj turnat rezistent la căldură cu un conținut ridicat de crom și nichel, utilizat în mod obișnuit pentru componentele care funcționează în medii industriale cu temperaturi ridicate.

Pentru aplicațiile cu tuburi radiante, materialul HU oferă caracteristici precum:

• Rezistență bună la temperatură ridicată

• Rezistență bună la oxidare

• Performanță stabilă în timpul expunerii termice prelungite

• Rezistență adecvată la cicluri repetate de încălzire și răcire

• Stabilitate structurală bună pentru aplicații în cuptoare industriale


Performanța reală de serviciu a unui tub radiant depinde de mai mult decât de calitatea materialului. De asemenea, trebuie luate în considerare temperatura de funcționare, atmosfera cuptorului, condițiile arzătorului, ciclul termic, geometria tubului și practicile de funcționare a cuptorului.

Structură în formă de U cu diametru mare
Cu un diametru exterior de Ø152,4 mm, acest produs este proiectat ca un tub radiant relativ mare în formă de U pentru sistemele de cuptoare industriale care necesită o suprafață de încălzire radiantă substanțială.
Structura constă din două secțiuni lungi de tub paralele conectate printr-o curbă în U.

Această configurație oferă:

• Cale de încălzire radiantă extinsă

• Suprafata mare de incalzire

• Aranjament compact al cuptorului

• Încălzire indirectă stabilă

• Design flexibil la distanță centrală

• Adaptabilitate la diferite configurații ale cuptorului


În comparație cu un tub radiant drept simplu, designul în formă de U permite o cale mai lungă de transfer de căldură în spațiul de instalare limitat.

Izolație completă și ansamblu de montaj

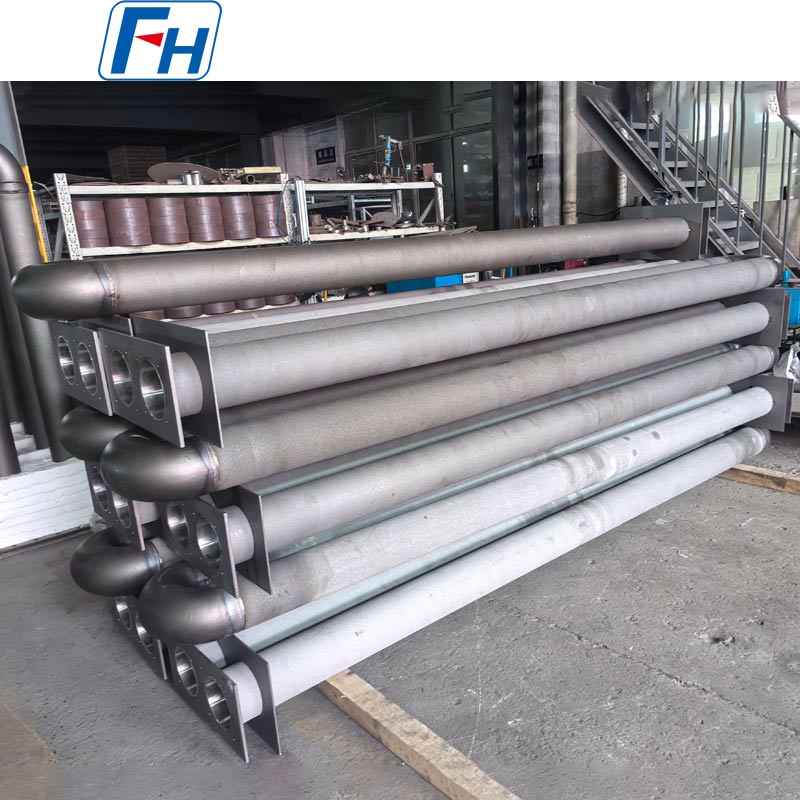

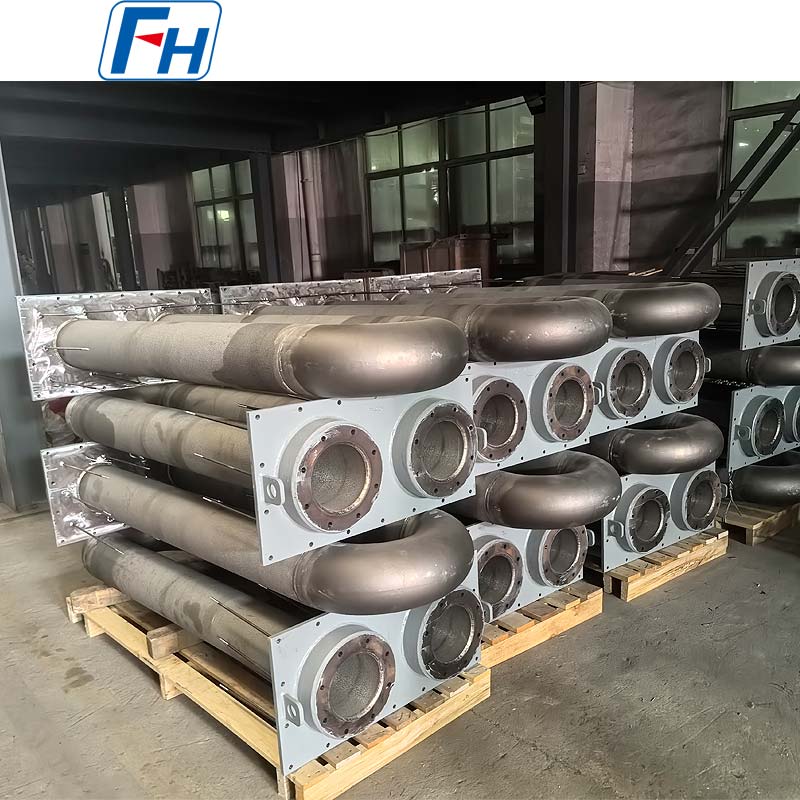

După cum se arată în această configurație a produsului, tubul radiant poate fi furnizat împreună cu blocuri de izolație pentru temperatură înaltă și o placă de bază de montare metalică.
Acest ansamblu complet ajută la simplificarea instalării și înlocuirii.

Componentele personalizate pot include:

• Grosimea blocului de izolație

• Dimensiuni bloc izolator

• Dimensiunea plăcii de bază

• Grosimea plăcii de bază

• Cantitatea orificiilor de montare

• Pozițiile orificiilor de montare

• Distanța între tuburi

• Structura de sustinere


Pentru constructorii de cuptoare și proiecte de înlocuire, FH® Alloy poate furniza ansamblul complet în loc să furnizeze doar tubul radiant gol.

Încălzire indirectă în cuptor
Tuburile radiante în formă de U sunt utilizate pe scară largă în cuptoarele industriale unde sursa de încălzire sau gazele de ardere trebuie să rămână separate de camera de lucru a cuptorului.
Căldura generată în interiorul tubului este transferată prin peretele tubului și radiată către sarcina cuptorului.

Acest aranjament de încălzire poate ajuta la asigurarea:

• Atmosferă controlată a cuptorului

• Contact direct cu flacără redus

• Distribuție stabilă a căldurii

• Temperatura cuptorului mai uniformă

• Performanță de încălzire continuă de încredere


Aplicații tipice
Tuburile radiante în formă de U HU pot fi utilizate în:

• Cuptoare de tratament termic

• Cuptoare de recoacere

• Cuptoare de călire

• Cuptoare de călire

• Cuptoare de carburare

• Cuptoare continue

• Cuptoare cu vatră cu role

• Cuptoare cu atmosferă protectoare

• Linii de prelucrare a oțelului

• Echipamente de încălzire industrială


Această specificație este potrivită în special pentru sistemele care necesită tuburi radiante lungi, în formă de U, cu diametru mare, pentru încălzirea indirectă la temperatură înaltă.

Procesul de fabricație
În funcție de desenul tehnic, procesul de fabricație poate include:

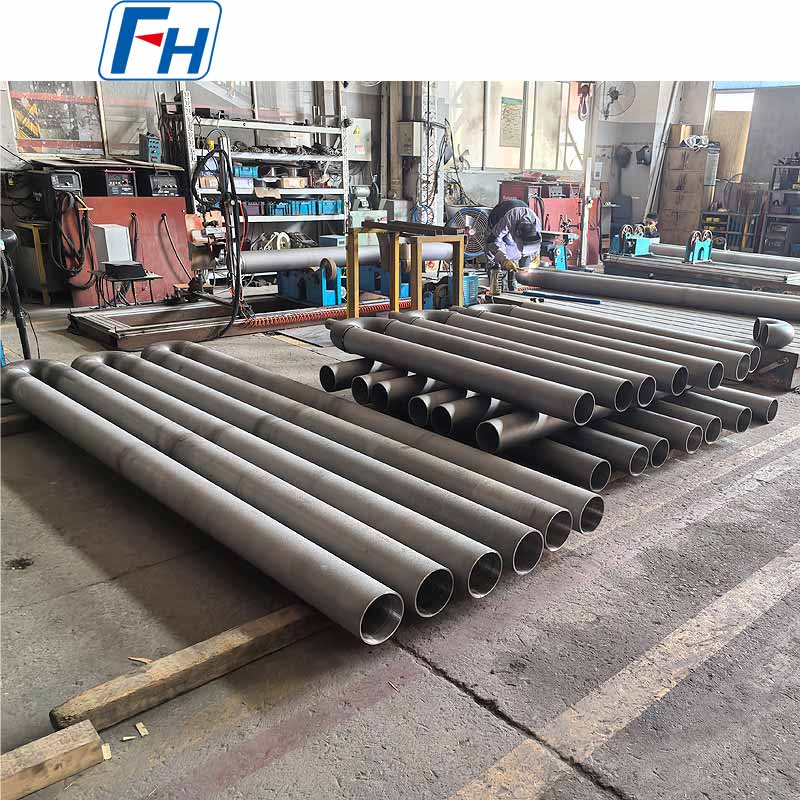

Pregătirea materialului → Producția de tuburi → Fabricare îndoire în U / Cot → Asamblare → Sudare → Prelucrare → Fabricare plăci de montare → Ansamblu izolație → Inspecție dimensională → Inspecție finală

Controalele cheie ale producției includ:

• Diametru exterior si interior

• Grosimea peretelui

• Dreptatea tubului

• Distanța centrală

• Geometria îndoirii

• Calitatea sudurii

• Dimensiuni de gabarit

• Alinierea plăcii de montaj

• Se potrivește ansamblul izolației


Controlul dimensional precis este deosebit de important pentru un tub radiant lung de 2154,24 mm, deoarece alinierea instalării afectează direct ansamblul cuptorului și performanța de service.

Avantajele cheie ale produsului
Aliaj rezistent la căldură HU
Proiectat pentru medii solicitante de cuptoare industriale.
Mare Ø152,4 mm Diametru
Oferă o suprafață de încălzire radiantă substanțială.
2154,24 mm Lungime tub
Potrivit pentru instalații mari de cuptoare industriale.
4,8 mm Grosime nominală a peretelui
Calculat din Ø152,4 mm OD și Ø142,8 mm ID specificate.
Aprovizionare completă pentru asamblare
Disponibil cu blocuri de izolație, plăci de bază și componente de montare.
Inginerie personalizată
Distanța centrală, raza de curbură, structura de montare și alte dimensiuni pot fi personalizate.
Producție de înlocuire
Ansamblurile de tuburi radiante existente pot fi reproduse conform desenelor, mostrelor sau dimensiunilor măsurate.

Controlul calității
În funcție de cerințele proiectului, inspecția poate include:

• Verificarea materialului

• Inspecția compoziției chimice

• Verificarea diametrului exterior

• Verificarea diametrului interior

• Grosimea peretelui measurement

• Verificarea lungimii totale

• Inspecție la distanță centrală

• Geometria îndoirii inspection

• Inspecția sudurii

• Verificarea plăcii de montaj

• Inspecție finală a ansamblului


Cerințe suplimentare de inspecție pot fi convenite înainte de producție.

De ce să alegeți aliajul FH®?
FH® Alloy este specializată în componente personalizate din aliaj rezistente la căldură pentru cuptoare industriale și echipamente de tratament termic.

Gama noastră de tuburi radiante include:

• Tuburi radiante în formă de U HU

• Cr25Ni35 Tuburi radiante în formă de U

• Tuburi radiante de tip P

• Tuburi radiante de tip I

• Tuburi Radiante drepte

• Tuburi radiante pe gaz

• Tuburi radiante cu forme speciale

• Ansambluri de tuburi radiante personalizate


De asemenea, producem role de cuptor, tuburi turnate centrifuge, dispozitive de tratament termic, tăvi pentru cuptor, coșuri pentru cuptor și alte componente personalizate pentru cuptor.

Solicitați o cotație
Pentru o cotație corectă, vă rugăm să furnizați:

1. Desen tehnic

2. Clasa materialului

3. Diametrul exterior

4. Diametrul interior sau grosimea peretelui

5. Lungime totală

6. Distanța centrală

7. Raza de curbură în U

8. Dimensiunile plăcii de montare

9. Temperatura de functionare

10. Atmosfera cuptorului

11. Cantitatea necesară


Trimiteți desenul sau specificațiile tubului radiant existent către FH® Alloy pentru revizuire tehnică și cotație.

Întrebări frecvente
Î1: Puteți fabrica tuburi radiante în formă de U de Ø152,4 × Ø142,8 × 2154,24 mm?
Da. FH® Alloy poate produce această specificație pentru tub radiant HU și poate, de asemenea, ajusta dimensiunile în funcție de designul cuptorului dumneavoastră.

Î2: Care este grosimea peretelui?
Pe baza unui diametru exterior de Ø152,4 mm și a unui diametru interior de Ø142,8 mm, grosimea nominală a peretelui radial este de 4,8 mm.

Î3: Distanța centrală poate fi personalizată?
Da. Distanța centrală, raza de îndoire, lungimea piciorului drept, înălțimea totală și dimensiunile de instalare pot fi personalizate.

Î4: Puteți furniza blocurile de izolație și baza de montare?
Da. Tubul radiant poate fi furnizat ca un ansamblu complet cu blocuri de izolație personalizate, plăci de montare și componente de instalare aferente.

Î5: HU poate fi înlocuit cu un alt aliaj rezistent la căldură?
Da. Materialul poate fi selectat în funcție de temperatura de funcționare, atmosfera cuptorului, condițiile de ciclu termic și durata de viață estimată.

Q6: Puteți fabrica tuburi radiante de schimb?
Da. Tuburile radiante existente pot fi reproduse din desene tehnice, mostre, fotografii sau dimensiuni măsurate.
