Corpuri pentru cuptor cu puțuri de înaltă temperatură FH® | Tăvi și suporturi din oțel aliat

FH® 1.4849 Sistem de fixare pentru cuptor tip puț

Beneficii cheie

• Autentic 1.4849 (ZG40Cr19Ni39Nb)
  Conținut mai mare de nichel, crom și siliciu decât 310S - rezistență excepțională la fluaj și anti-carburare la temperaturi de până la 1050°C.
• Soluție completă de sistem
  Tavă de bază coșuri intermediare grilă superioară – concepută ca un sistem integrat pentru stivuire stabilă și flux optim de gaz.
• Lagăr de sarcină grea
  Structurile nervurilor întărite și picioarele de susținere distribuie greutatea în mod uniform – susține stive înalte de piese sau coșuri multiple fără a se lăsa în centru.
• Performanță anti-carburizare
  Conținutul ridicat de siliciu (1,5–2,5%) formează o barieră SiO₂ împotriva pătrunderii carbonului – prelungește durata de viață în atmosfere bogate de cementare.
• Circulația gazului optimizată
  Picioarele ridicate pe tava de bază, modelele de grilă deschisă permit gazului fierbinte să curgă pe toate suprafețele – încălzire uniformă de jos în sus.
• Configurație personalizată
  Circular sau dreptunghiular – potrivit cu diametrul interior al cuptorului dumneavoastră. Opțiuni segmentate pentru diametre mari.

Specificatii tehnice

De ce să alegeți FH® 1.4849 Corpuri pentru cuptor de tip puț?
1. 1.4849 – Alegerea superioară pentru cuptoare tip puț

2. Sistem complet – Proiectat pentru a lucra împreună

3. Tehnologia Anti-Carburizare
În cuptoarele de cementare de tip puț, carbonul pătrunde și fragilizează corpurile obișnuite. Caracteristici de fixare FH® 1.4848:

• Conținut ridicat de siliciu – formează o barieră stabilă de SiO₂
• Tratament de pre-oxidare – creează un strat protector de Cr₂O₃
• Finisaj dens al suprafeței – reduce aderența carbonului

4. Proiectat pentru provocări de tip furnal

Aplicații

• Cuptoare de cementare tip puț / groapă
• Cuptoare de carbonitrurare de tip pui
• Cuptoare de recoacere de tip puț (temperatura înaltă)
• Cuptoare de călire de tip pui
• Piese: roți dințate mari, arbori, inele, matrițe, scule, piese turnate grele, tuburi lungi

Tabel de grade materiale:

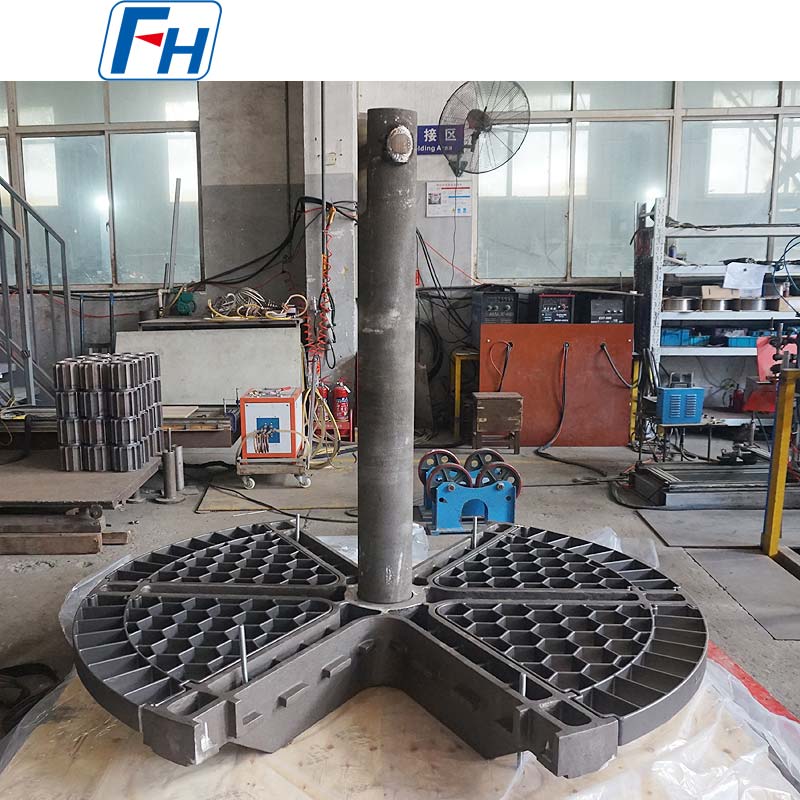

Fotografii autentice ale dispozitivelor de tratament termic FH®

Procesul de comandă

• Furnizați diametrul interior al cuptorului (sau L×L), adâncimea și metoda de acces
• Împărtășiți dimensiunile piesei, greutatea maximă a încărcăturii pe lot și temperatura de funcționare
• Specificați atmosfera (carburare, carbonitrurare, recoacere etc.)
• Inginerii FH® propun un aspect 3D complet de proiectare a sistemului
• Confirmați cantitățile de componente (un număr de coșuri pentru o tavă de bază)
• Productie: 15–25 zile lucratoare
• Livrarea include: MTC, rapoarte de inspecție, diagramă de stivuire, ghid de îngrijire



Întrebări frecvente:

Î1: Ce include un sistem complet de fixare a cuptorului de tip puț FH®?
R: Un sistem standard include trei componente:

• Tavă de bază – se așează pe fundul cuptorului cu picioarele ridicate pentru circulația gazului
• Coșuri de stivuire – țineți piesele, stivuiți unul peste altul
• Grila superioară – fixează stratul superior și previne răsturnarea


Toate componentele sunt proiectate să funcționeze împreună pentru o stivuire stabilă și o încălzire uniformă. Sunt disponibile configurații personalizate.

Î2: Cum determin dimensiunea potrivită a dispozitivului de fixare pentru cuptorul meu de tip puț?
R: Avem nevoie de trei măsurători:

• Diametrul interior (sau lungimea × lățime pentru cuptoarele dreptunghiulare)
• Adâncime de utilizare (de la fundul cuptorului până la cel mai de jos punct de interferență)
• Diametrul deschiderii superioare (pentru spațiul de instalare)

FH® va proiecta apoi corpuri care se potrivesc cu un spațiu liber adecvat pentru fluxul de gaz și expansiunea termică.

Î3: De ce am nevoie de picioare ridicate pe tava de bază?
R: Picioarele ridicate creează un spațiu (de obicei 50–150 mm) între tava de bază și fundul cuptorului. Acest lucru permite gazului fierbinte sau atmosferei să curgă sub coșul cel mai de jos, asigurând o încălzire uniformă de jos în sus. Fără picioarele ridicate, stratul inferior se încălzește mai lent și neuniform.

Î4: Pot fi utilizate dispozitivele de fixare FH® atât în ​​cuptoarele de cementare, cât și în cele de nitrurare?
R: Da, FH® oferă soluții de fixare pentru ambele aplicații. Cu toate acestea, recomandăm dispozitive dedicate pentru fiecare tip de atmosferă atunci când este posibil – comutarea între cementare și nitrurare poate accelera degradarea suprafeței. Vă rugăm să specificați atmosfera dumneavoastră în momentul comenzii, astfel încât să vă putem recomanda designul optim.

Q5: Cuptorul meu de tip puț are o deschidere superioară mică. Cum instalez corpuri mari?
R: Pentru cuptoarele cu deschidere superioară mai mică decât diametrul interior, FH® oferă modele segmentate:

• Tăvi de bază segmentate (3–4 piese interconectate)
• Coșuri despicate sau cu balamale

Acestea sunt instalate bucată cu bucată prin deschiderea superioară și asamblate în interiorul cuptorului. Nu este necesară intrarea în cuptor.

Î6: Puteți repara corpurile FH® deteriorate?
R: Da, pentru daune localizate:

• Sudurile fisurate pot fi re-sudate (de FH® sau magazin calificat)
• Ușurarea ușoară nu este reparabilă – se recomandă înlocuirea
• Corpurile de fixare puternic carburate sau nitrurate devin casante și trebuie înlocuite

Contactați FH® cu fotografii pentru o evaluare a reparației.
