Prezentare generală a produsului
Aliaj FH® produce tuburi radiante de tip W la comandă pentru cuptoare industriale de tratare termică, concepute pentru aplicații de încălzire indirectă în care sunt necesare un transfer stabil de căldură, rezistență la temperaturi ridicate și fiabilitate structurală pe termen lung.

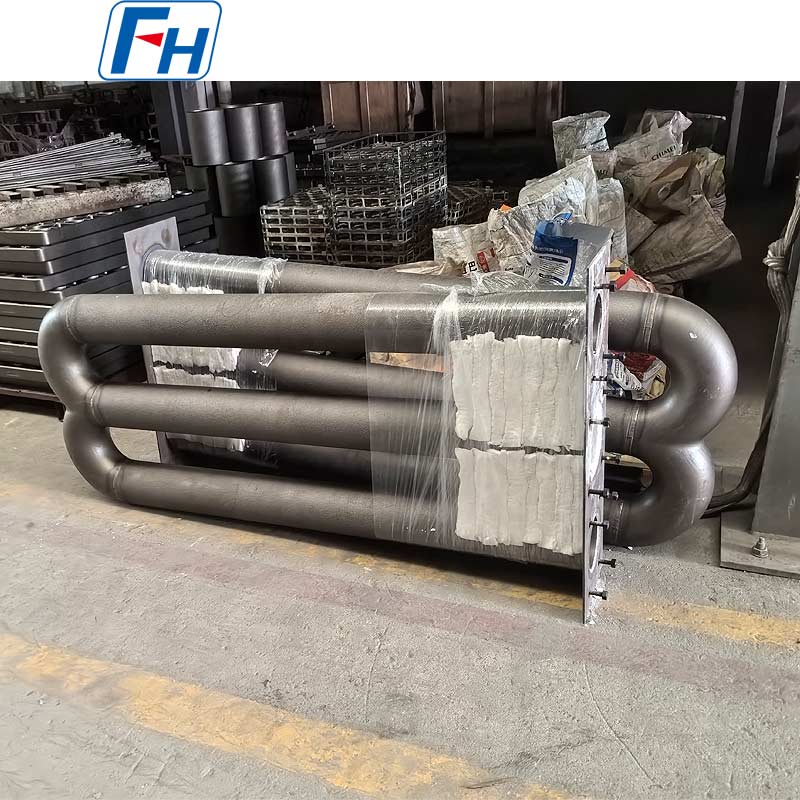

Acest tub radiant în formă de W este fabricat din aliaj HT rezistent la căldură, cu o dimensiune totală de 1860 × 610 mm. Configurația sa cu mai multe treceri W oferă o suprafață radiantă eficientă mare într-un spațiu relativ compact al cuptorului, făcându-l potrivit pentru cuptoarele industriale care necesită încălzire eficientă și uniformă.
Fiecare tub radiant poate fi fabricat în funcție de dimensiunile cuptorului clientului, aranjamentul arzătorului, designul flanșei, diametrul tubului și condițiile de funcționare.

Specificațiile produsului

Dimensiunile personalizate, materialele, diametrele tuburilor și structurile de flanșă sunt disponibile în funcție de desene sau condițiile de funcționare a cuptorului.

Ce este un tub radiant de tip W?
Un tub radiant de tip W este o componentă de încălzire indirectă a cuptorului constând din mai multe secțiuni de tub drepte conectate prin coturi de retur pentru a forma o cale de gaz în formă de W.
În timpul funcționării cuptorului, gazele fierbinți de ardere curg prin trecerea internă a tubului radiant. Căldura este transferată prin peretele tubului din aliaj rezistent la căldură și radiată în camera cuptorului fără a permite gazelor de ardere să intre direct în contact cu piesele de prelucrat.
Acest design este utilizat în mod obișnuit atunci când atmosfera cuptorului sau suprafața produsului trebuie să rămână izolată de produsele de ardere.
În comparație cu modelele mai simple drepte sau de tip U, configurația W poate oferi o suprafață radiantă mai mare în camera cuptorului disponibilă.

Caracteristici cheie ale tubului nostru radiant de tip HT W
Construcție din aliaj rezistent la căldură HT
Tubul este fabricat din aliaj rezistent la căldură de calitate HT, selectat pentru medii solicitante de cuptor cu temperatură înaltă.
Materialul oferă o bună rezistență la:

• Oxidare la temperaturi ridicate

• Cicluri repetate de încălzire și răcire

• Deformare termică

• Atacul atmosferic al cuptorului

• Serviciu pe termen lung la temperaturi ridicate


Selecția materialului poate fi, de asemenea, ajustată în funcție de temperatura cuptorului, atmosferă și durata de viață estimată.

Suprafață mare de încălzire radiantă
Configurația în formă de W creează mai multe secțiuni de încălzire într-un singur ansamblu de tub radiant.
Acest lucru ajută la creșterea suprafeței radiante disponibile și permite proiectanților de cuptoare să utilizeze eficient camera de încălzire.
Configurația de 1860 × 610 mm prezentată aici este fabricată pentru instalarea unui cuptor specifică clientului.

Proiectat la comandă pentru instalarea cuptorului
Tuburile radiante nu sunt produse standard.
În mod normal, dimensiunile trebuie să se potrivească cu cele existente:

• Camera cuptorului

• Arzător

• Recuperator

• Flanșă de montare

• Peretele cuptorului

• Suporturi pentru tuburi

• Cerințe de debit de gaz


FH® Alloy poate fabrica tuburi radiante W conform unui desen 2D existent, model 3D sau eșantion fizice.
Dacă clientul nu are un desen complet, informațiile de operare pot fi furnizate și pentru evaluarea inginerească.

Construcție de cuptoare grele

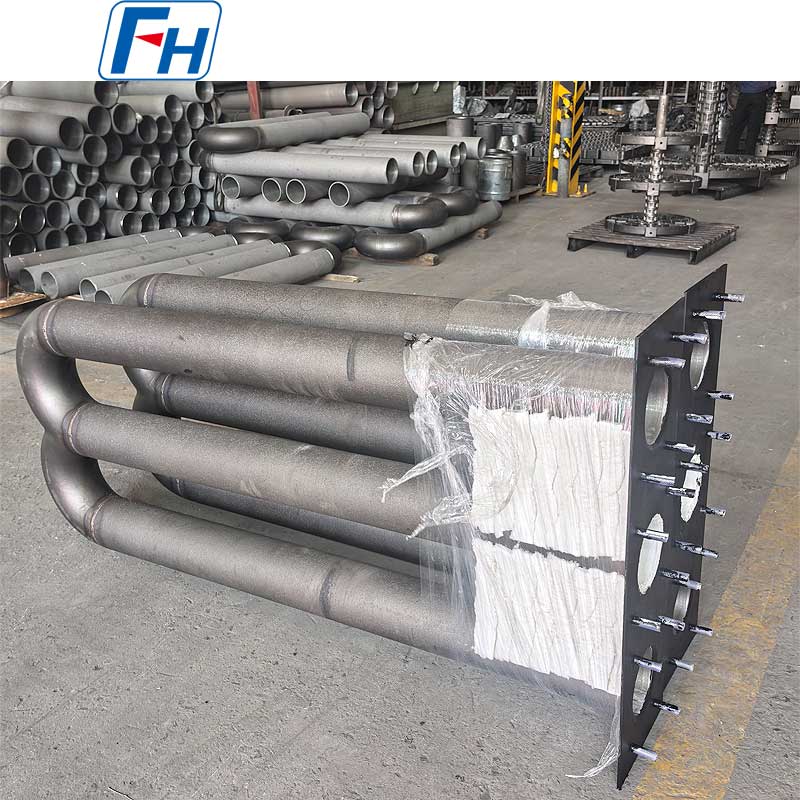

Tubul radiant W prezentat în imaginea produsului folosește o construcție robustă cu mai multe secțiuni, cu o flanșă de montare integrată.

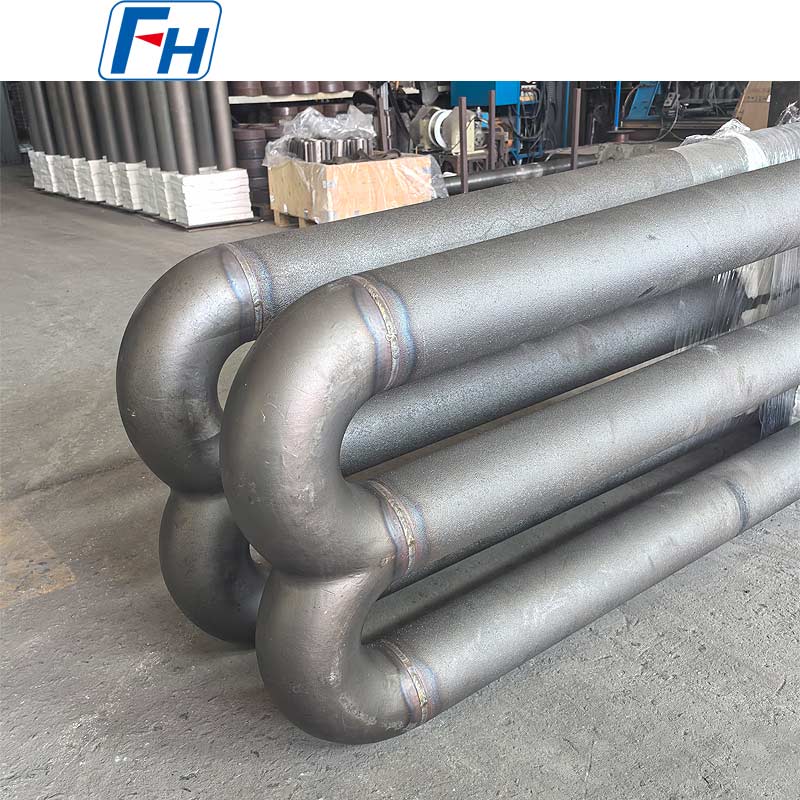

Zonele critice, cum ar fi conexiunile tuburilor, coturile de retur și interfețele cu flanșe sunt fabricate cu atenție la acuratețea dimensională, deoarece aceste zone sunt deosebit de importante pentru funcționarea fiabilă în condiții de cicluri termice repetate.

Aplicații tipice
Tuburile radiante de tip FH® Alloy W pot fi utilizate într-o gamă largă de sisteme de încălzire industriale, inclusiv:

• Cuptoare de tratament termic

• Cuptoare continue

• Cuptoare de recoacere

• Cuptoare de carburare

• Cuptoare de călire

• Cuptoare cu vatră cu role

• Cuptoare industriale de incalzire

• Cuptoare cu atmosferă de protecție

• Cuptoare de prelucrare a metalelor


Sunt potrivite în special pentru aplicațiile în care sunt necesare încălzire indirectă și atmosfera controlată a cuptorului.

De ce este folosit aliajul HT pentru tuburile radiante ale cuptorului
Tuburile radiante sunt expuse continuu la condiții severe de funcționare.
În timpul exploatării, tubul poate suferi temperaturi interne ridicate ale gazului, temperaturi externe ale cuptorului, oxidare și dilatare și contracție termică repetată.
Prin urmare, materialul tubului radiant trebuie să ofere o rezistență mecanică mai mare decât la temperatura camerei.
Aliajul HT rezistent la căldură este proiectat pentru aplicații la temperaturi ridicate și poate oferi combinația de rezistență la oxidare și stabilitatea structurală la temperatură înaltă necesară pentru componentele cuptorului industrial.
Cu toate acestea, materialul corect trebuie întotdeauna selectat în funcție de condițiile reale de funcționare.
FH® Alloy poate fabrica tuburi radiante din diferite grade de aliaje rezistente la căldură, în funcție de:
Temperatura de funcționare · Atmosfera cuptorului · Tip arzător · Dimensiuni tubulaturi · Ciclu de încălzire · Durată de viață estimată

Fabricare personalizată a tubului radiant de tip W
FH® Alloy se concentrează pe componente personalizate ale cuptorului, mai degrabă decât numai pe produse de dimensiuni standard.
Pentru tuburile radiante de tip W, putem personaliza:
Configurația tubului
Sunt disponibile modele de tip W, tip U, tip I, tip M, tip P, tip drept și tub radiant îndoit special.
Dimensiuni
Următorii parametri pot fi fabricați conform desenului dvs.:

• Lungime totală

• Lățimea totală

• Diametrul exterior al tubului

• Grosimea peretelui tubului

• Distanța centrală

• Raza de curbare

• Dimensiunile flanșei

• Pozițiile orificiilor de montare


Material
Pot fi furnizate diferite tipuri de aliaje rezistente la căldură, în funcție de condițiile de funcționare și de cerințele clienților.
Flanșă și structură de montare

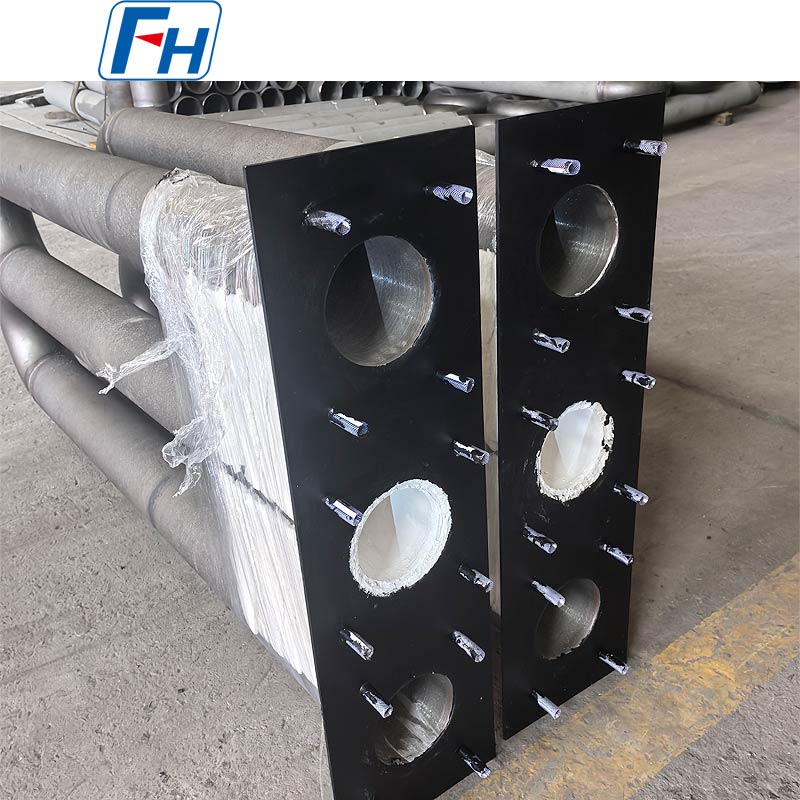

Flanșe, plăci de montare și structuri de conectare pot fi produse pentru a se potrivi cu instalația existentă a cuptorului.

Fabricarea tuburilor radiante și controlul calității
Pentru a îmbunătăți consistența dimensională și fiabilitatea serviciului, FH® Alloy controlează etapele importante de fabricație ale fiecărui tub radiant personalizat.
Procedurile tipice de producție și inspecție includ:
Pregătirea materialului → Prelucrarea tubului → Pregătirea îndoirii/conexiunii → Asamblare → Sudare → Inspecție dimensională → Inspecție suprafață → Inspecție finală → Ambalare
În funcție de proiectare și de specificațiile clientului, pot fi furnizate materiale suplimentare sau documentație de inspecție a calității.

Informații necesare pentru cotație
Pentru o ofertă mai rapidă, vă rugăm să ne trimiteți:

1. Desen tub radiant

2. Diametrul exterior al tubului and wall thickness

3. Dimensiuni de gabarit

4. Specificația materialului

5. Temperatura de functionare

6. Atmosfera cuptorului

7. Arzător type

8. Cantitatea necesară


Dacă un desen complet nu este disponibil, ne puteți trimite fotografii ale tubului radiant existent împreună cu dimensiunile principale și condițiile de funcționare a cuptorului.
Echipa noastră de ingineri poate evalua informațiile înainte de producție.

De ce să alegeți aliajul FH®?
FH® Alloy este specializată în fabricarea de componente ale cuptorului din aliaj rezistent la căldură pentru aplicații industriale de tratament termic.
Gama noastră de produse include:

• Tuburi radiante

• Role de cuptor

• Corpuri de tratament termic

• Tavi de tratament termic

• Coșuri pentru tratament termic

• Grile de cuptor

• Tuburi turnate centrifuge

• Piese turnate din aliaj rezistente la căldură

• Accesorii personalizate pentru cuptor


Suportăm personalizarea bazată pe desen și pe aplicație pentru proiectele de înlocuire și proiectele de cuptoare noi.

Tuburi radiante personalizate de tip W din aliaj FH®
Căutați un producător de tuburi radiante de tip W pentru cuptorul dumneavoastră de tratament termic?
FH® Alloy oferă tuburi radiante personalizate din aliaj rezistent la căldură, pe baza desenelor dumneavoastră și a condițiilor reale de funcționare a cuptorului.
Trimiteți-ne desenul, dimensiunile, specificațiile materialelor și temperatura de lucru pentru evaluare tehnică și cotație.

Întrebări frecvente
Î1: Puteți fabrica tuburi radiante de tip W de 1860 × 610 mm?
Da. FH® Alloy poate fabrica această specificație a tubului radiant de tip HT W și poate, de asemenea, personaliza dimensiunile în funcție de designul cuptorului dumneavoastră.

Î2: Care este avantajul unui tub radiant de tip W?
Structura în formă de W creează o cale mai lungă de încălzire cu mai multe treceri și o suprafață radiantă mai mare într-o zonă de instalare relativ compactă a cuptorului.

Î3: Diametrul tubului și grosimea peretelui pot fi personalizate?
Da. Diametrul tubului, grosimea peretelui, distanța dintre centru, raza de curbură, dimensiunile generale și structurile de conectare pot fi personalizate.

Î4: Puteți furniza împreună placa de montare și blocurile de izolație?
Da. Tubul radiant poate fi furnizat ca un ansamblu complet cu plăci de montare, blocuri de izolație, știfturi și componente de instalare aferente.

Î5: Materialul HT poate fi înlocuit cu un alt aliaj?
Da. Materialul poate fi selectat în funcție de temperatura de funcționare, atmosfera cuptorului, condițiile arzătorului și durata de viață estimată.

Î6: Puteți reproduce un tub radiant de tip W existent?
Da. Tuburile de schimb pot fi fabricate conform desenelor originale, mostrelor, fotografiilor sau dimensiunilor măsurate.
